Doppel-Schneeschleuder 1:12

von Albert Türtscher

Die Firma Bruder brachte 2016 eine Schneeschleuder auf den Markt (Artikel Nr 02349), welche zwar ein reines Spielzeug und absolut nicht funktionsfähig ist, aber eine preiswerte Basis für einen Umbau darstellt und im Endeffekt eine optische ansprechende Schneeschleuder ergibt.


Mehrere Kollegen haben bereits einen Umbau durchgeführt, und Klaus Bergdolt hat darüber ausführlich in der Truckmodell 2/2017 berichtet. Motiviert von seinem Bericht beschloss auch ich einen Umbau, aber es sollte eine Doppelschneeschleuder werden, und zufällig von der Breite perfekt an ein PistenBully Modell in 1:12 passt. Klaus hat das Wurfrad und Gehäuse aus Dünnblechteilen hergestellt, wozu mir die Kenntnisse und Maschinen fehlen. Daher habe ich diese Teile im CAD gezeichnet und drucken lassen.

Die erste Version hatte ein Kegelradgetriebe, was zwar schnell zu realisieren war, aber einige Nachteile in Hinblick auf Drehzahl der Schälschnecke und der Haltbarkeit mit sich brachte. Daher ging ich eine zweite Version an, diesmal mit Schneckenradgetriebe. Die notwendige präzise Position der Zahnräder ist mit gedruckten Teilen kein Problem. Ich ging dann auch einen Schritt weiter und konstruierte das gesamte Mittelteil neu, dieses wird nun einfach anstatt des originalen Mittelteils eingklippst. Damit ist der Umbau auch für weniger geübte Modellbauer kein Problem.


Die Druckteile können bei Shapeways im Webshop von AT modellbau bestellt werden. Eine Liste der benötigten Druckteile und der anderen Teile ist am Schluss angeführt.


Warnung: Zum Aufdrehen des Schneckenrades wird unbedingt eine Drehbank benötigt, mit der Ständerbohrmaschine ist das praktisch nicht zentrisch möglich.


Die hochdrehenden Teile mit dem starken Motor stellen bei unsachgemäßer Handhabung und Einsatz ein erhebliches Verletzungsrisiko dar.


Wir übernehmen daher ausdrücklich keinerlei Haftung für aus dem Nachbau entstehende Schäden oder Verletzungen! Der Nachbau erfolgt auf eigene Gefahr.

Zerlegen

Zunächst muss die Schneeschleuder zerlegt werden: die Teile sind über Klipps miteinander verbunden, welche sich mit einem Schraubenzieher ein- bzw. auseinander drücken und lösen lassen. Die Klipps der Schälschnecken-Endscheiben werden später nicht mehr benötigt, ich habe sie daher kurzerhand abgezwickt. Nachdem die Schälschnecke zerlegt ist, kann das eingeklippste Mittelteil entfernt werden. Mit meiner Proxxon Micromot und entsprechenden Säge- und Fräseinsätzen habe ich dann das Gehäuse ausgehölt, siehe Bilder:

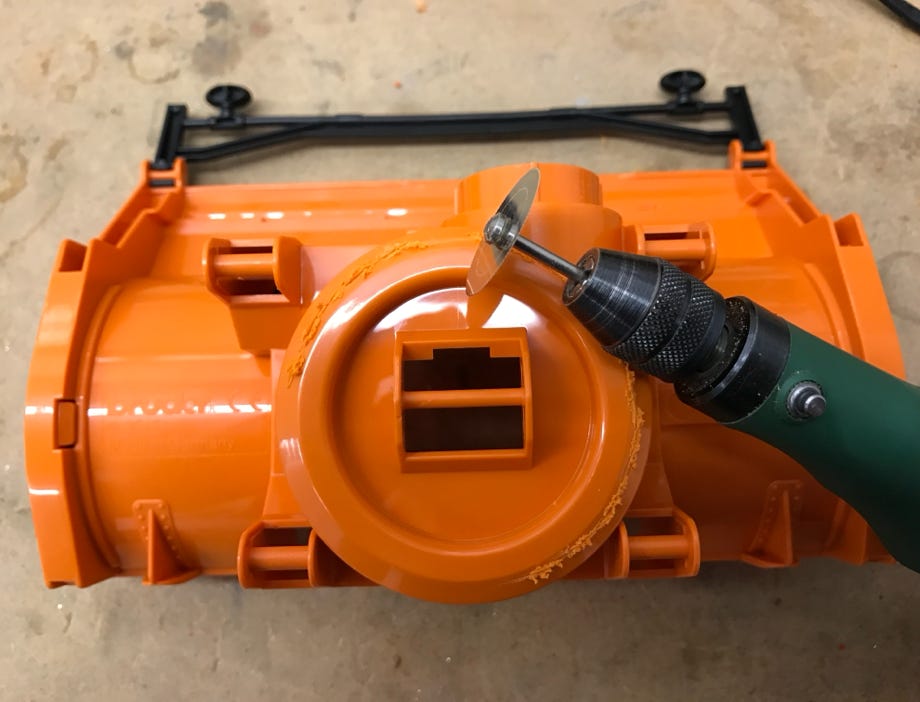

Abtrennen der Rückwand mit dem Sägeblatt

Rückwand entfernt

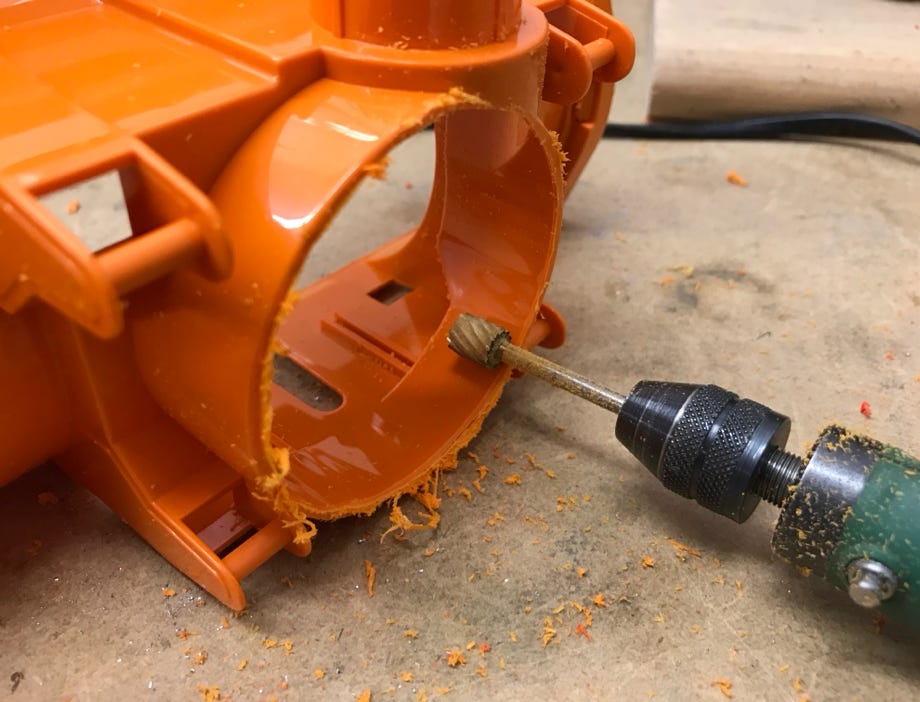

Ausfräsen des Gehäuses mit einem Zylinderfräser

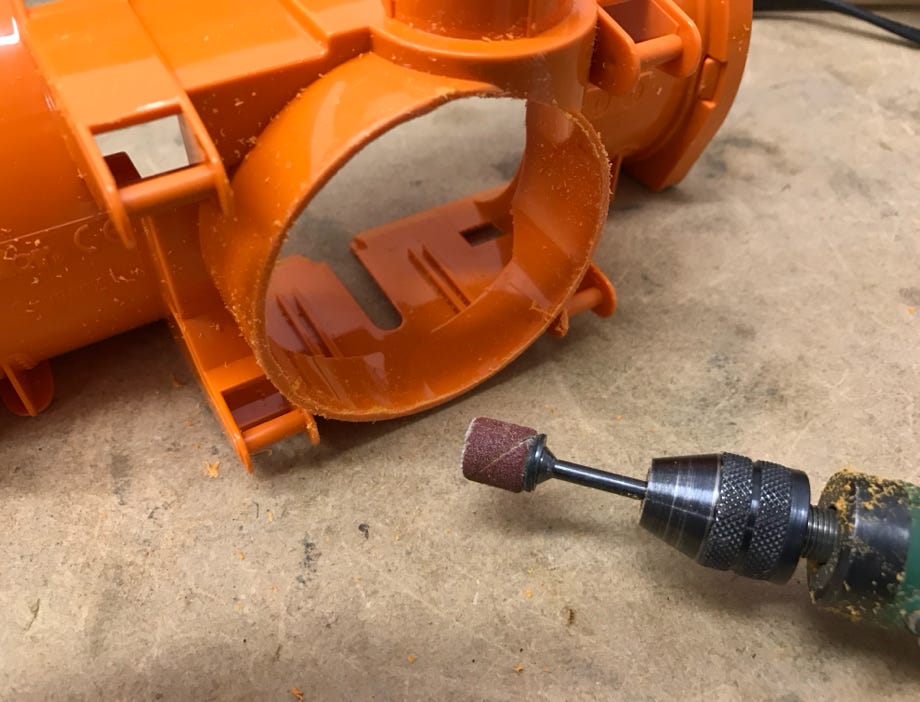

Feinarbeiten mit dem Schleifaufsatz

Der Kaminsockel wird durch ein Kugellager und Druckteil ersetzt und ich habe ihn daher komplett entfernt. Das originale Mittelteil wird komplett ersetzt und kann entsorgt werden.

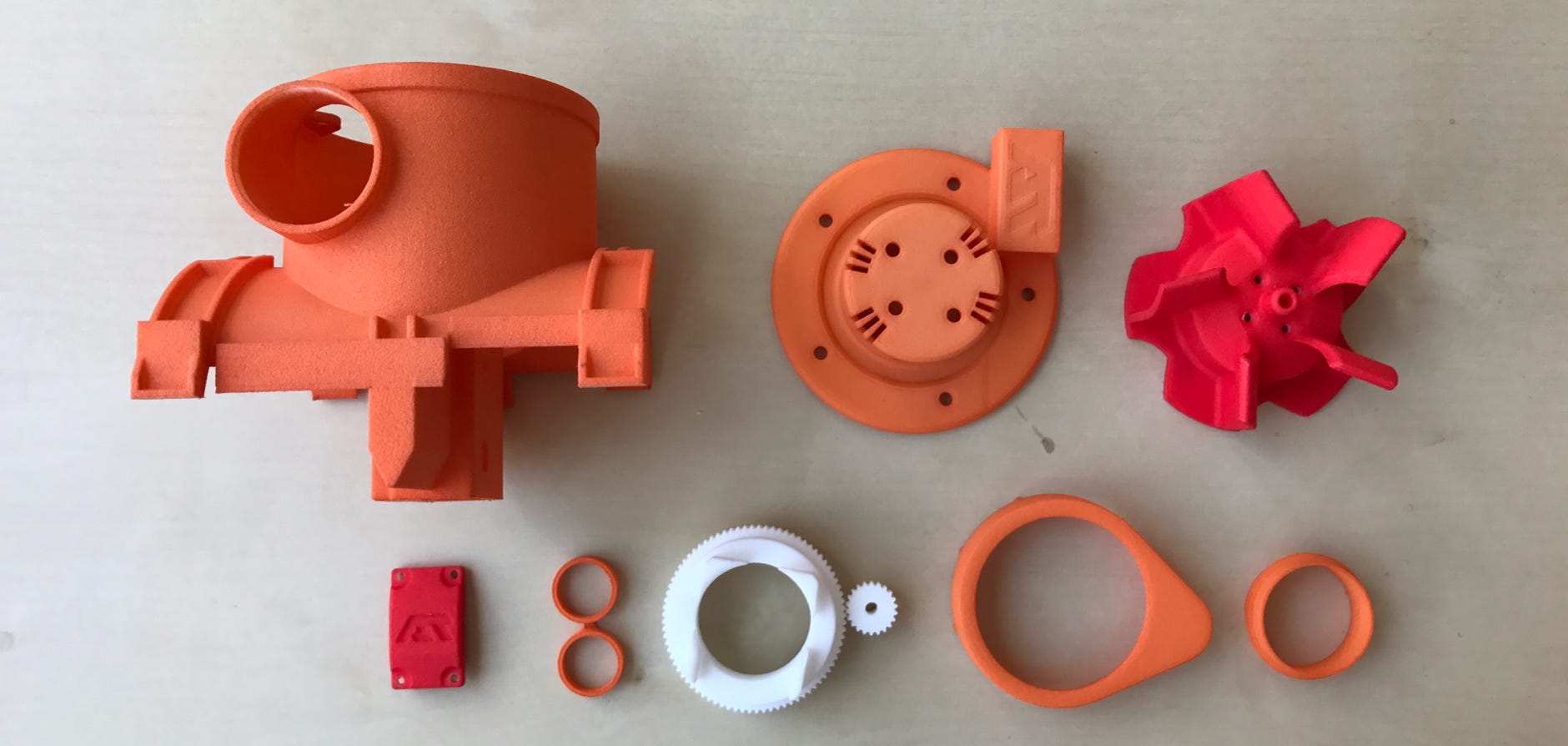

Die benötigten Druckteile habe ich im CAD passgenau konstruiert: Wurfradgehäuse mit Schneckenradgetriebe, Motorhalterung, Wurfrad, Getriebedeckel, Lagerdistanzringe, Kaminsockel mit Ritzel, Abdeckung und Kaminlagerhülse. Diese ließ ich aus Nylon-Sinterdruck herstellen und gleich passend einfärben:

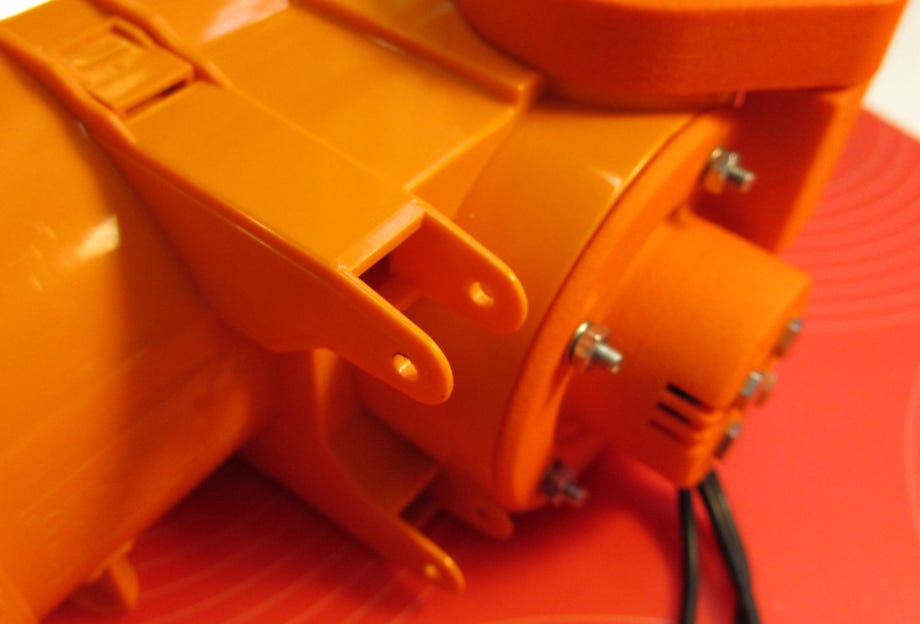

Die richtige Positionierung des gedruckten Wurfradgehäuses an das Schleudergehäuse ist durch das Einklippsen sichergestellt. Aus optischen Gründen sollte die hintere Kante des eingeklippstem Mittelteils bündig mit der Hinterkante des Schleudergehäuses abschließen. Wer auf Nummer Sicher gehen will, kann die Teile miteinander verkleben, aber erst nachdem die Schälschneckenwelle bündig eingepasst wurde (siehe weiter unten).

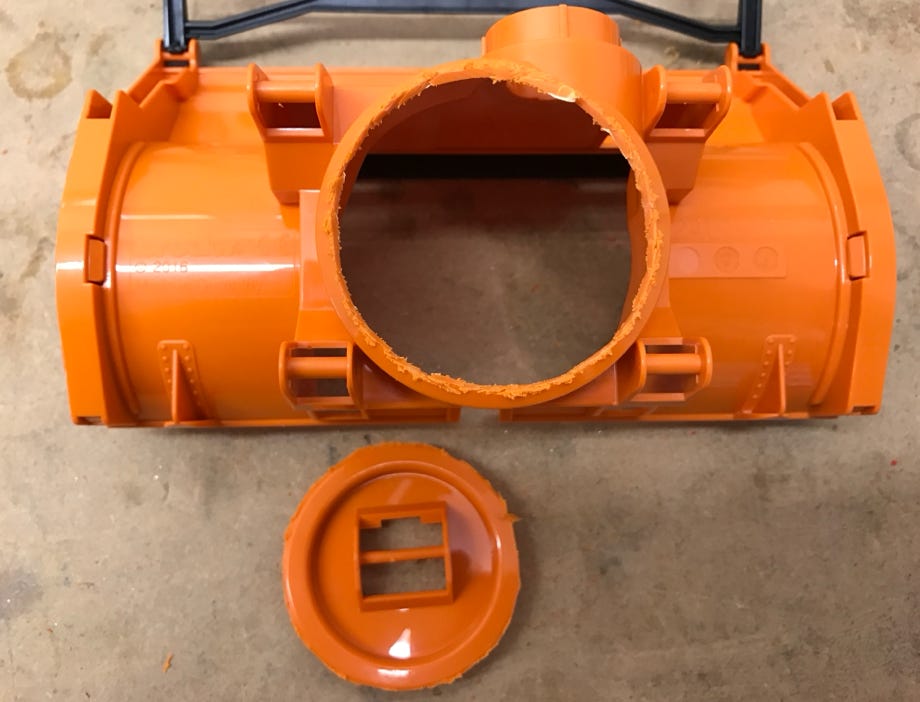

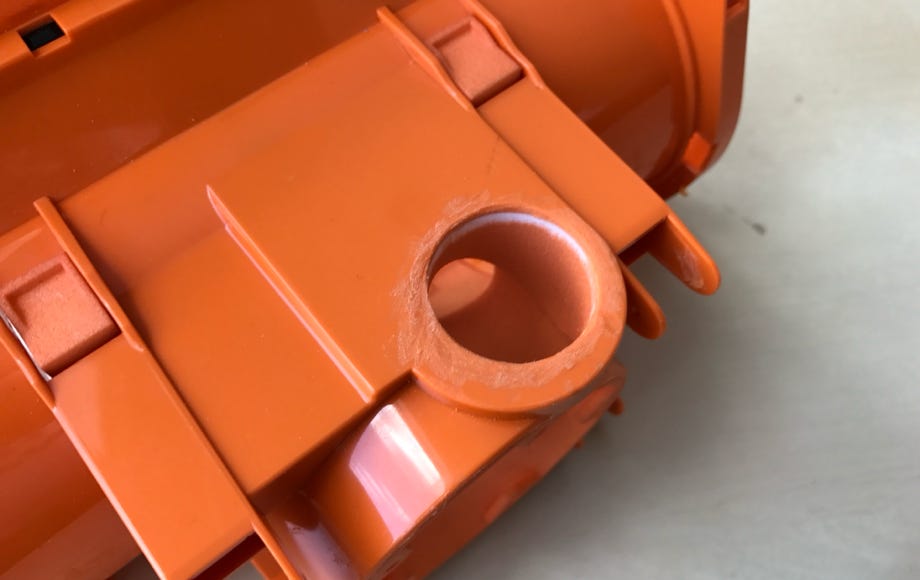

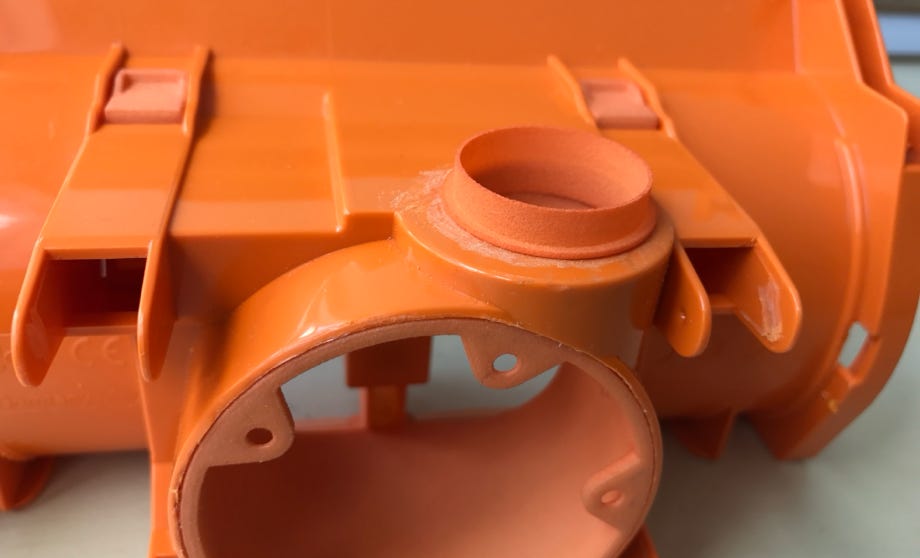

Die Öffnung für den Kamin wird erweitert damit sie genau bündig mit dem Auswurfschacht vom eingeklippsten Mittelteil ist, siehe Foto rechts.

Getriebe und Lagerung

Für die Schälschnecke habe ich eine 6mm-Welle aus Alu-Rundmaterial verwendet. Um die beiden äußeren Kugelllager am Schleuderrahmen montieren zu können sind Reduzierhülsen notwendig, diese sind ebenfalls als Druckteile verfügbar. Diese habe ich dann zusammen mit den Kugellagern mit Superkleber eingeklebt.


Die Bohrung vom Schneckenrad musste ich für die Welle auf 6 mm erweitern, und damit die Bohrung auch wirklich zentrisch ist, habe ich das auf der Drehbank mit einem Innendrehstahl gemacht.

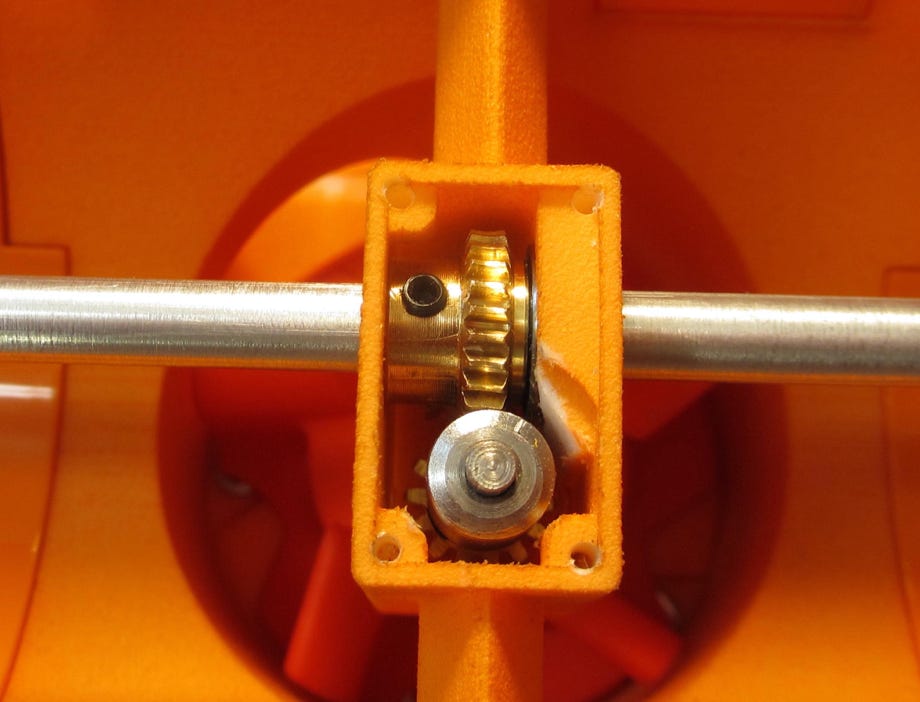

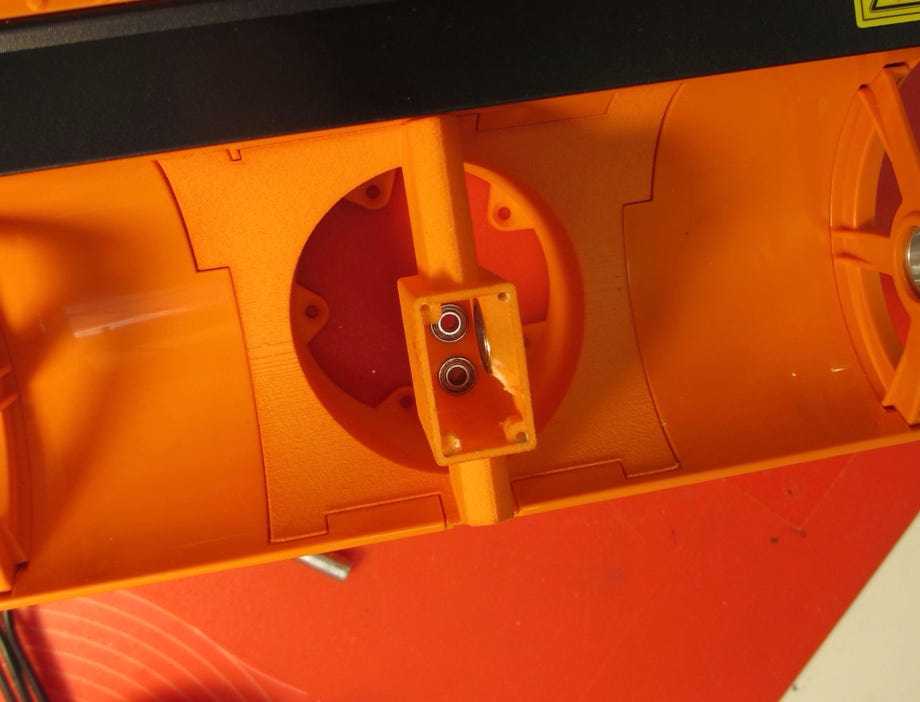

In das Getriebegehäuse habe ich Kugellager 7x3 mm und 12x6 mm in die vorgesehenen Lagerstellen eingedrückt, ebenso in den Getriebedeckel, welcher das zweite Lager für die Schneckenwelle aufnimmt. Die unten liegende Schneckenwelle wurde wie auf dem Foto ersichtlich montiert. Die Welle ist 31 mm lang. Zur Fixierung habe ich M3x3 Madenschrauben verwendet. Bei der Montage der Zahnräder habe ich die Kugellager zur Ausrichtung aufgesteckt, und darauf geachtet, dass die Welle auf beiden Seiten gleich tief in den Kugellagern ist.

Kugellager im Getriebegehäuse

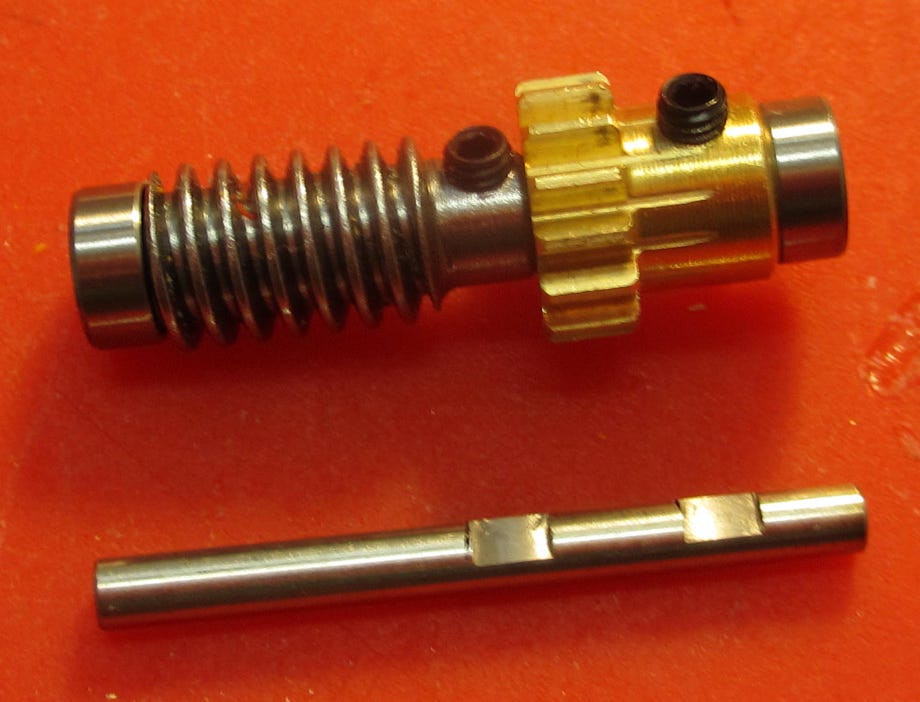

Schneckenwelle 31 mm lang (oben mit Kugellagern)

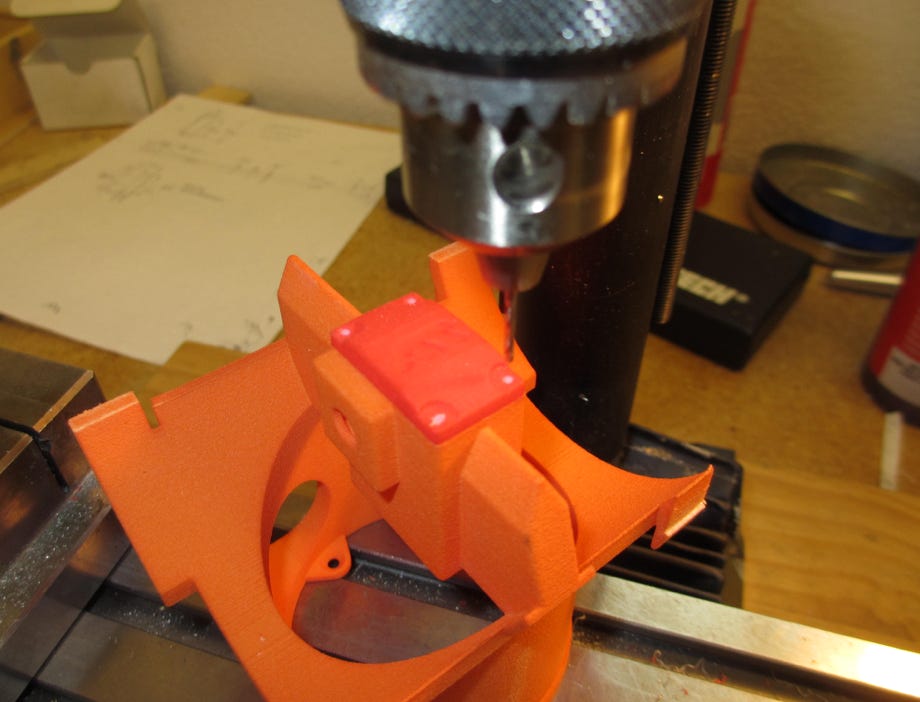

Zur Montage des Getriebedeckels sind M2 Gewinde in das Gehäuse zu schneiden, dazu zuerst mit einem 1,5 mm Bohrer bei aufgelegtem Deckel vorbohren, danach kann der Deckel auf 2 mm aufgebohrt werden. Dann kann das Motorritzel eingefädelt werden. Zum Anziehen der Madenschraube am Motorritzel ist eine kleine Bohrung im Gehäuse. Danach wird die Schneckenwelle und zum Schluss das Schneckenrad in Position gebracht. Zwischen Schneckenrad und Kugellager muss eine 1,2 mm dicke Beilagscheibe eingefügt werden.

Nicht vergessen das Getriebe gut zu fetten!

Vorbohren mit 1,5 mm

Montiertes Getriebe

Motorisierung

Für den Antrieb des Wurfrades und der Frästrommel habe ich einen relativ langsam laufenden und drehmomentstarken bürstenlosen Außenläufer gewählt. Dieser in den Bildern zu sehende Turnigy Motor ist inzwischen nicht mehr erhältlich. Ich habe die Druckteile im Januar 2021 auf einen ähnlichen Motor genau passend abgestimmt. Die Welle muss dabei durch einen längere Welle ersetzt werden, was bei den bürstenlosen Motoren glücklicherweise gut möglich ist. Zum Lösen der Madenschraube habe ich die Welle mit einem Lötkolben erhitzt, damit sich die Schraubensicherung löst. Nach Entfernen des Sprengringes konnte ich die Welle auf der Ständerbohrmaschine auspressen, dazu habe ich die Glocke auf dem Maschinenschraubstock aufgelegt und im Bohrfutter einen 3mm-Rundstab eingespannt, natürlich ohne die Bohrmaschine einzuschalten. Auf der Drehbank wurde dann bei der neuen 3 mm Edelstahlwelle hinten eine Nut für den Sprengring eingestochen. Außerdem habe ich für die Madenschraube am Motor und am Ritzel entsprechende Flachstellen in die Welle gefräst. Anschließend habe ich den Motor und die Druckteile verschraubt, das Wurfrad wird mit den Senkkkopfschrauben, die beim Motor mitgeliefert werden, verschraubt (siehe Fotos).

Tipp: Falls der Motor in die falsche Richtung läuft, einfach 2 der 3 Kabel vertauschen.

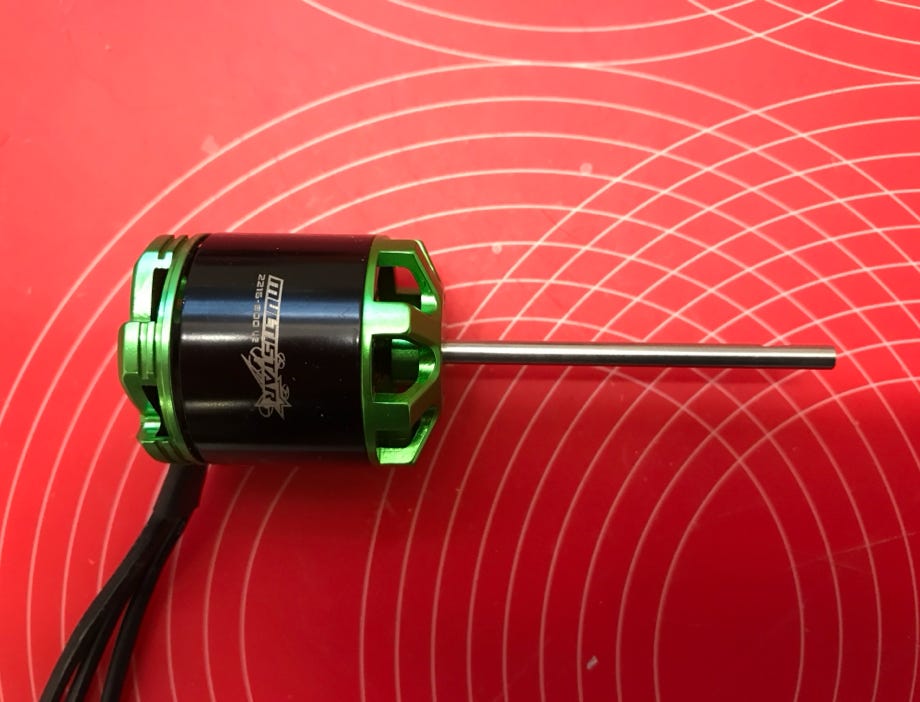

ALTER Antriebsmotor mit längerer Welle (77 mm lang), der neue Motor ist ähnlich (Welle 73 mm lang!)

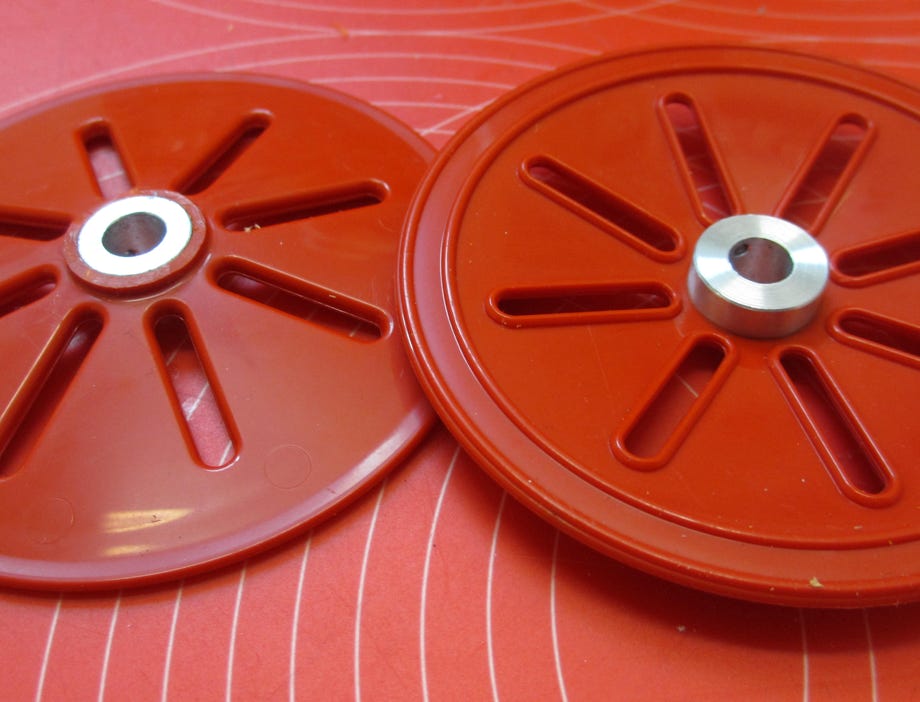

Endscheiben mit passend gedrehten Naben, die Naben sind auch als Druckteile verfügbar

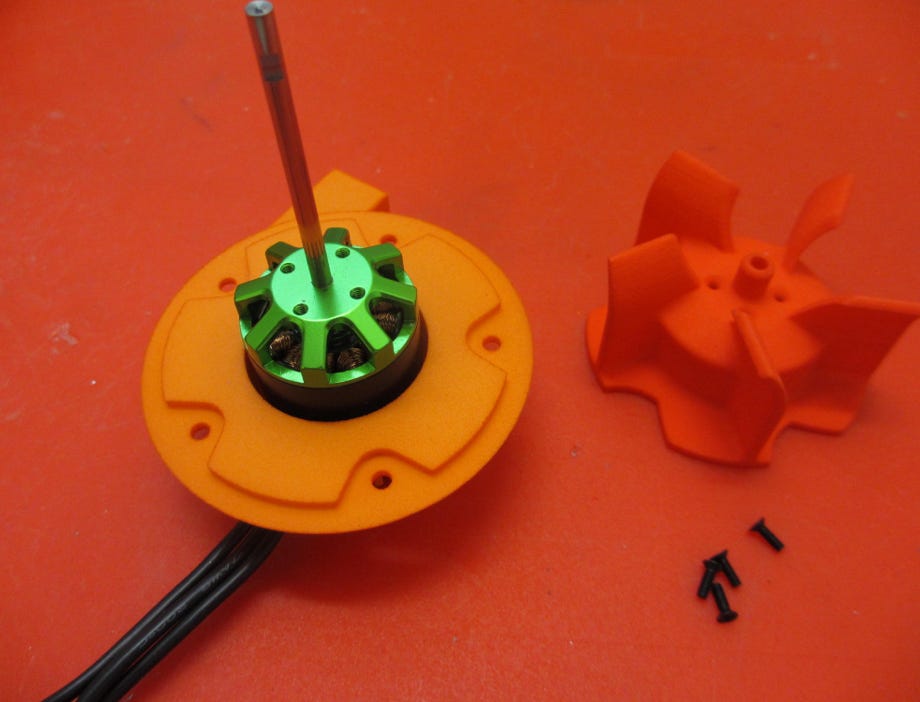

Motor in der Motorhalterung

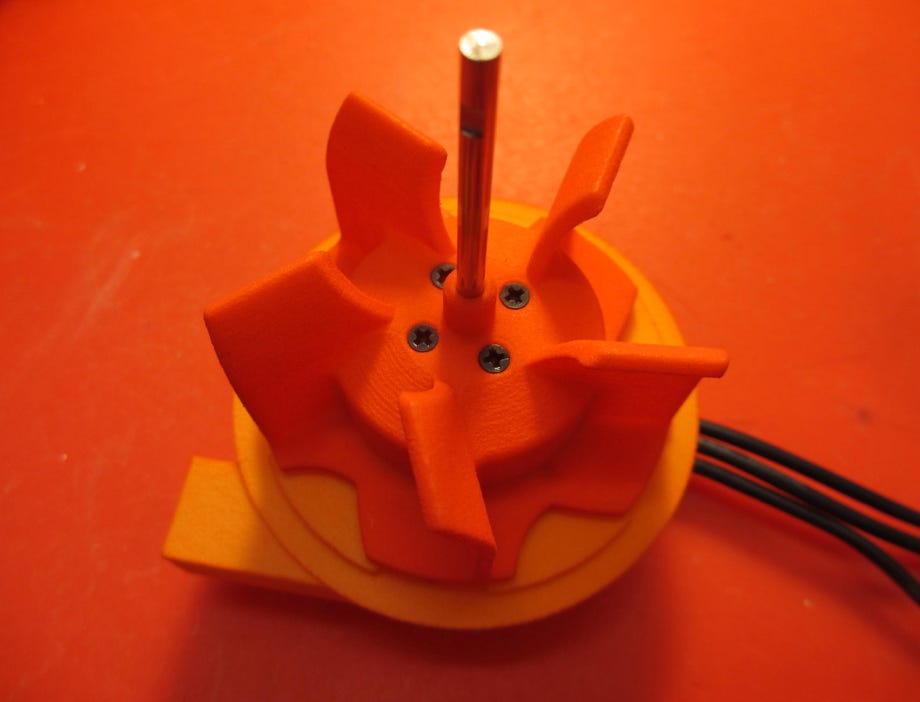

Montiertes Wurfrad

Die einzelnen Schälschneckenwendel habe ich miteinander verklebt, die Teile für die linke und rechte Schnecke kann man dabei kaum verwechseln, die Verbindungsstellen sind nämlich mit einer oder zwei Federnuten versehen. Nachdem ich auch die Schälschnecken genau eingepasst hatte (dazu habe ich die Endstücke auf der Drehbank entsprechend plangedreht), habe ich sie über M2-Senkkopfschrauben mit der Welle verschraubt; die Schrauben werden dabei in die Welle eingeschraubt. Nachdem man sie nicht wirklich fest anziehen kann, ist ein (lösbarer!) Schraubensicherungskleber unbedingt erforderlich.


Zur Befestigung der Endscheiben habe ich deren Nabe entsprechend gekürzt und passend gedrehte Naben aus Aluminium eingeklebt. Diese Naben sind auch als Kunststoff-Druckteil verfügbar. Die Naben haben eine M2-Madenschraube zum Befestigen an der Welle. Damit die Endscheiben nicht unansehlich eiern habe ich große Sorgfalt auf eine spielfreie Passung gelegt, und die Naben beim Verkleben Naben gut an die Scheiben angepresst.

Auswurfkamin

Der Empfehlung von Klaus Bergdolt folgend habe ich den Kamin auf 25 mm erweitert, um späteres Verstopfen zu vermeiden. Für den Bausatz ist der erweiterte Kamin als Druckteil erhältlich. Zur händischen Wurfweitenverstellung kann das schwarze Teil des Originalkamins verwendet werden, oder man kann dies ferngesteuert über ein Servo machen. Dafür sind unterschiedliche Druckteile verfügbar.

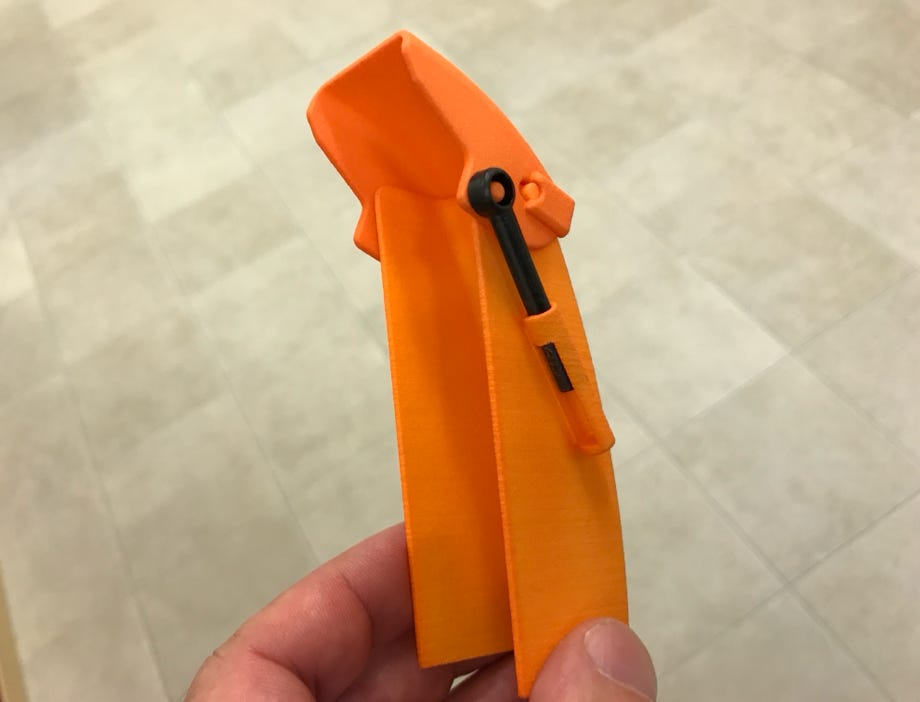

Verbreiterter Kamin aus Druckteilen

Hülse zur Montage des Dünnring-Lagers

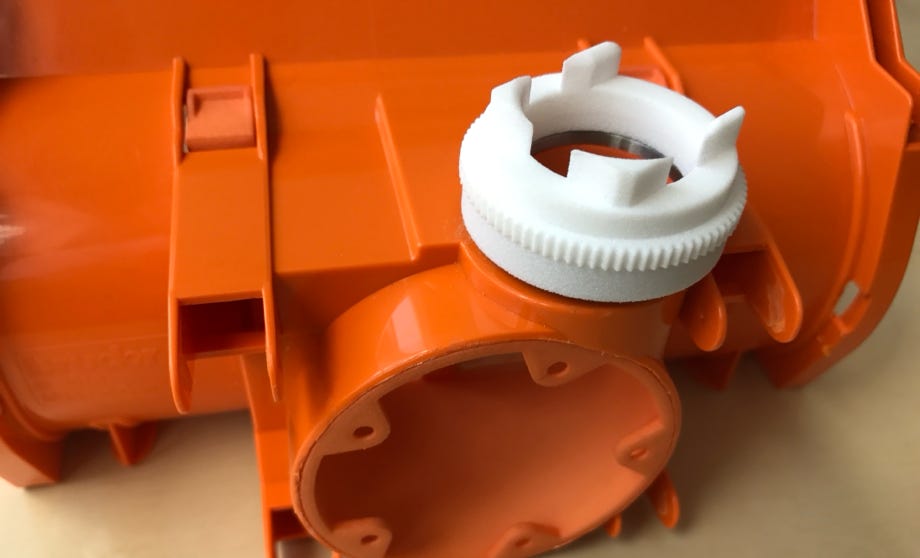

Kaminsockel

Kugellager für die Kaminverstellung

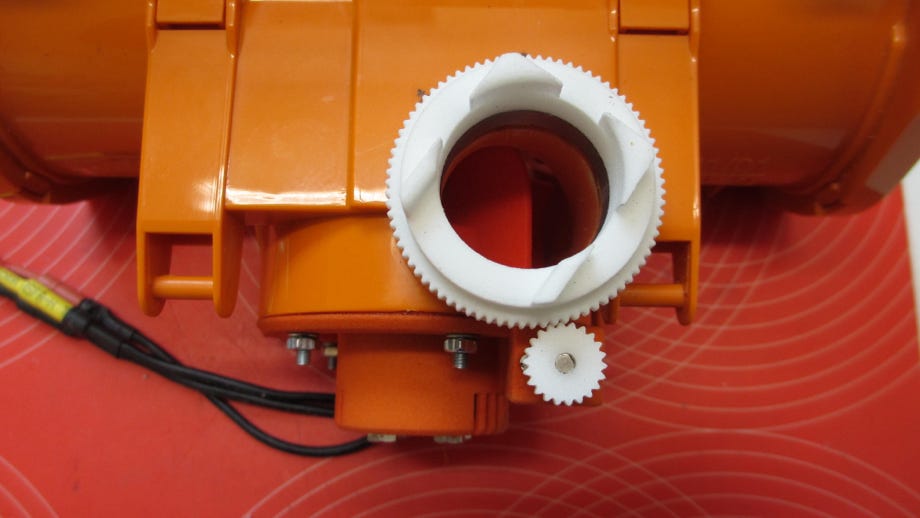

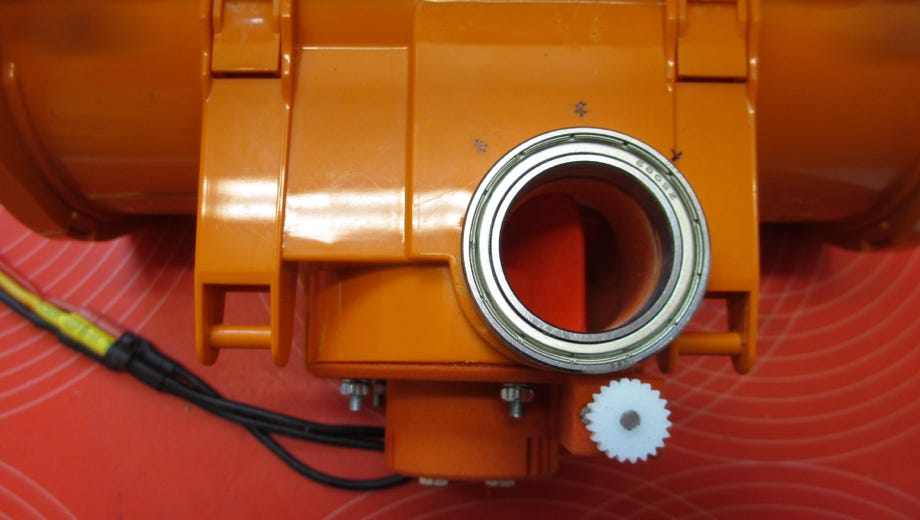

Kaminsockel mit Zahnkranz

Ein Dünnring-Kugellager mit 25 mm Innendurchmesser erlaubt das Drehen des Kamins, die Verstellung erfolgt ferngesteuert über einen 1:50 Getriebemotor, der in das genau passende Gehäuse montiert wird. Mittels einer gedruckten Hülse wird das Kugelllager zuverlässig in der richtigen Position fixiert. Die Hülse wird mit dem Auswurfschacht und dem Innenring des Kugellagers verklebt.


Die Fahrtregler für die Kaminverstellung sind winzig und haben den Vorteil, dass man sie direkt an den Empfänger anstecken kann, es müssen lediglich die Kabel mit einem Servostecker angelötet werden (siehe Foto unten).

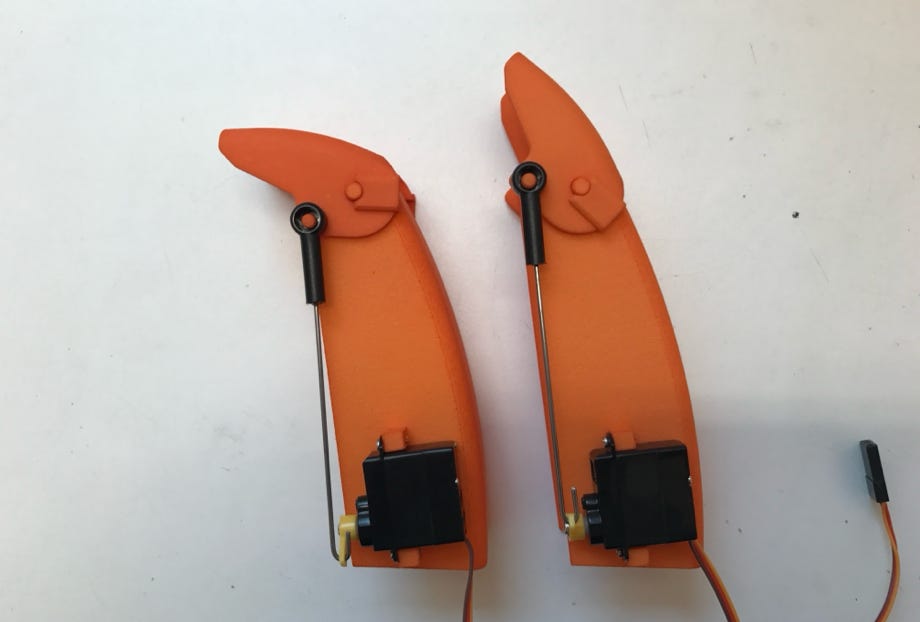

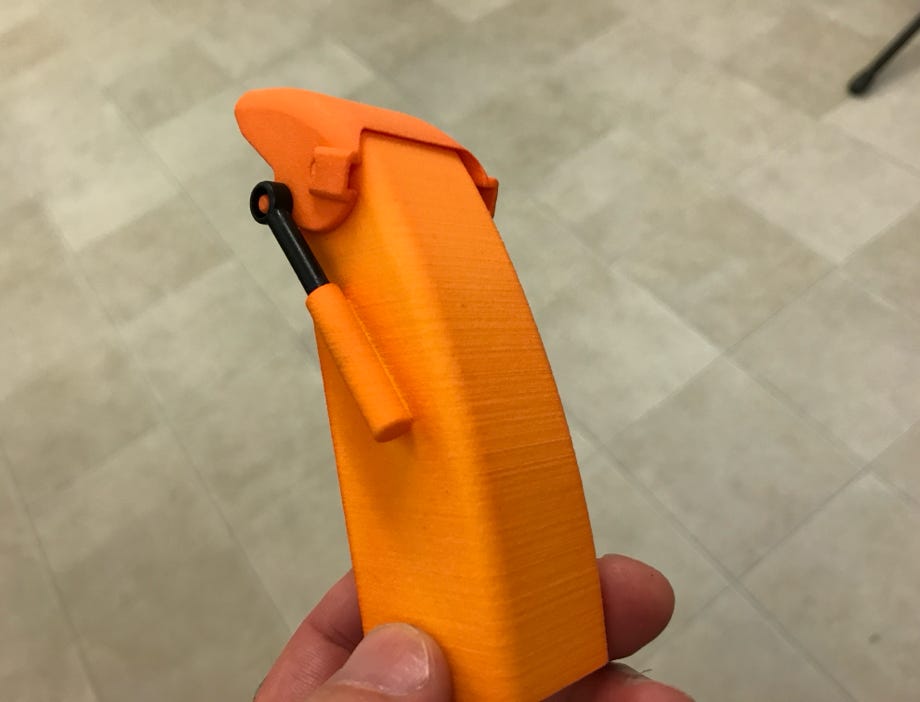

Bei Version 2 habe ich mit einem am Kamin montierten Servo eine recht simple ferngesteuerte Wurfweitenverstellung realisiert. Den 1 mm Stahldraht habe ich in die Nut der Verstellstange vom Bruderkamin geklebt. Sicher kann man das auch schöner machen und mit einer Hydraulikzylinderattrape tarnen, vielleicht mach ich das später noch.


Der Kaminsockel wird mit dem Außenring des Kugellagers verklebt, und dann der Kamin am Sockel festgeklebt. Damit ist die Schleuder bereit für die ersten Testläufe.

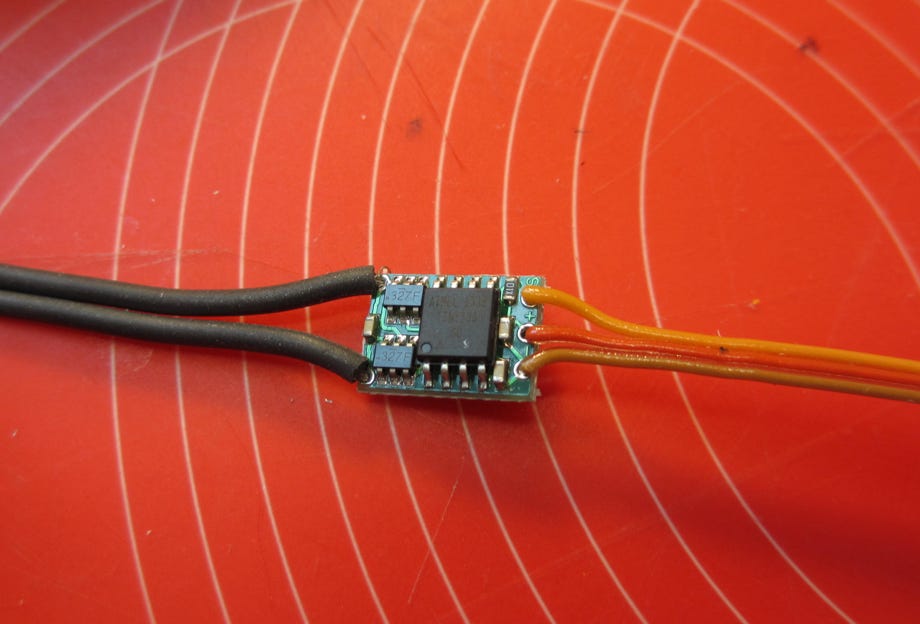

Fahrtregler für die Kaminverstellung

Servo zur Wurfweitenverstellung

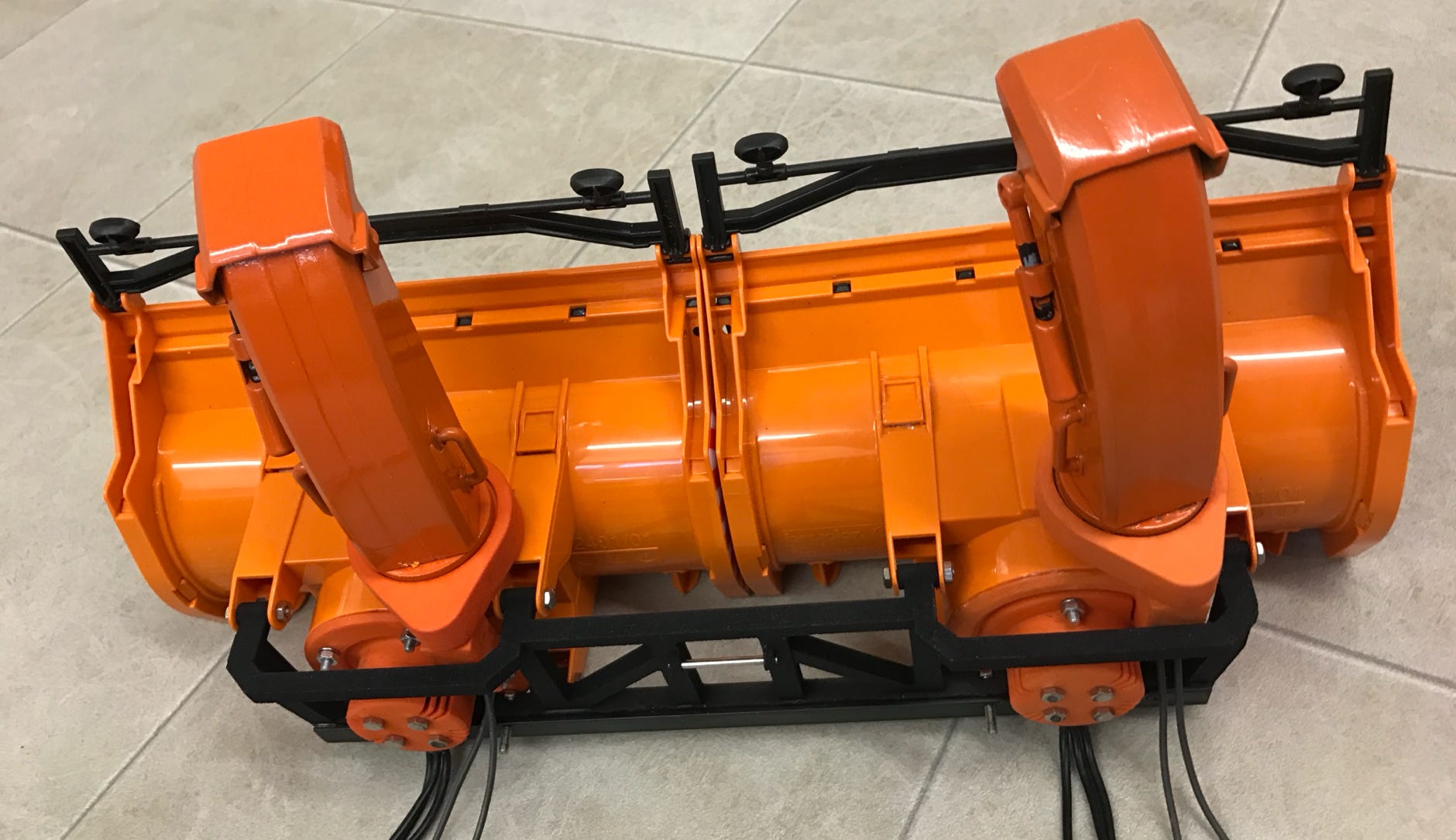

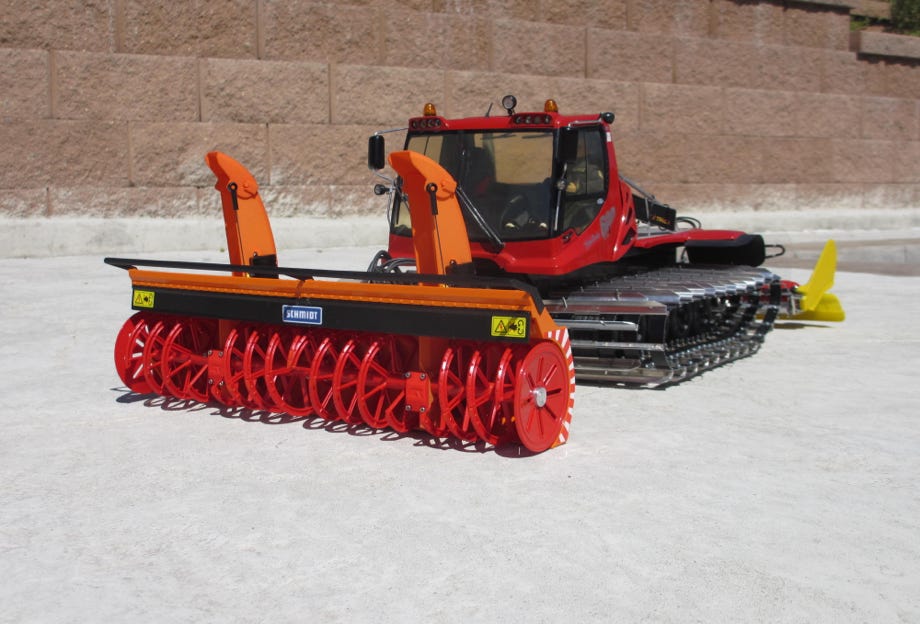

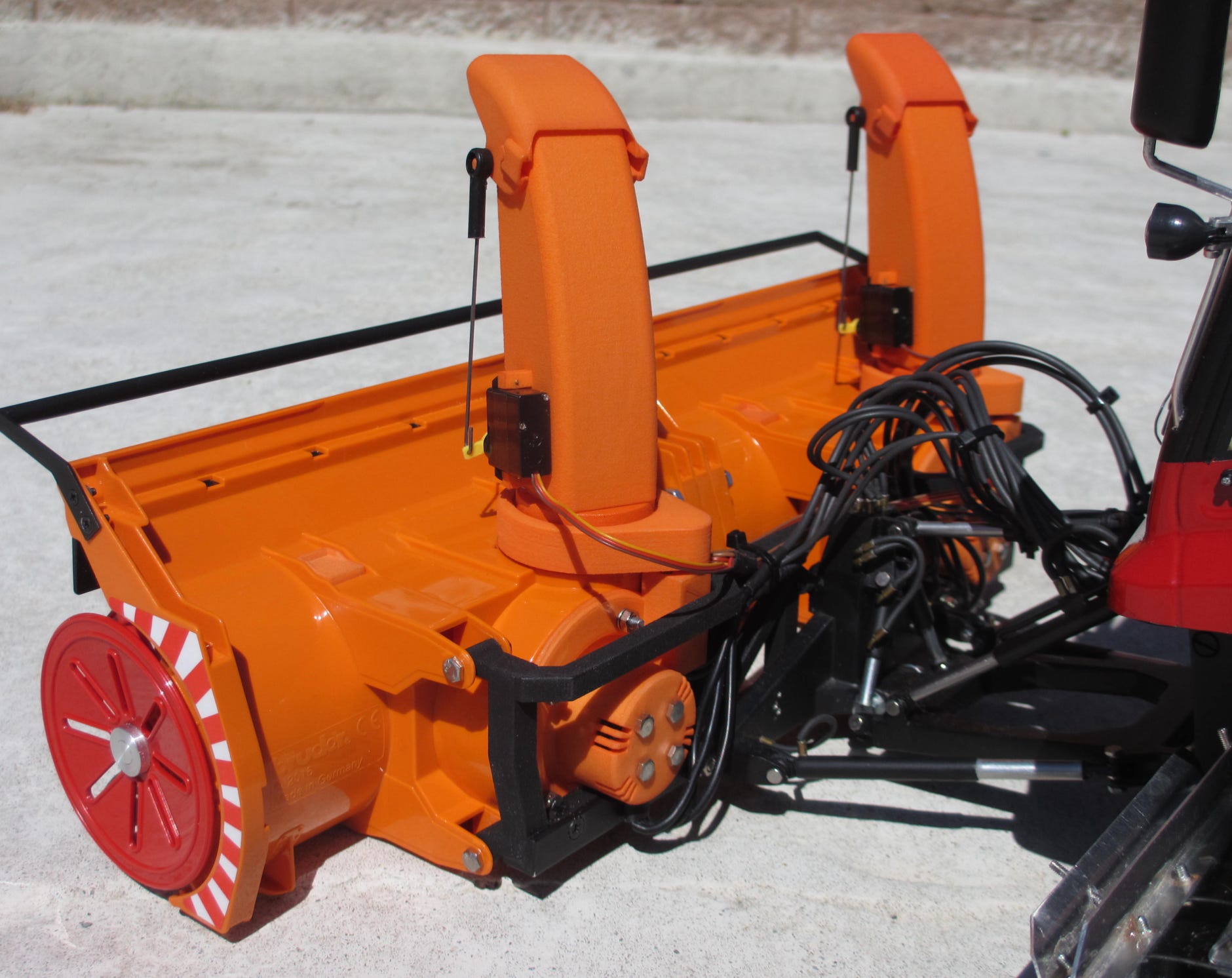

Doppel-Schneeschleuder

Um zwei Schleudern zu einer Doppel-Schleuder zu verbinden gibt es prinzipiell zwei Versionen:

- zwei separate Einzelschleudern (so wie ich es in Version 1 gemacht habe)

- kombinierte Schleudern mit durchgehender Mittel-Trommel, so wie es beim Original der Fall ist (meine Version 2)


Separate Einzelschleudern

Das ist die einfachere Variante, es werden zwei identische Schneeschleudern gebaut, jeweils mit Endscheiben an beiden Seiten, die beide komplett unabhängig voneinader funktionieren. Über den Montagerahmen werden sie nebeneinander positioniert.

Doppel-Schneeschleuder mit zwei identischen, separaten Schleudern

Kombinierte Schleudern mit durchgehender Mitteltrommel

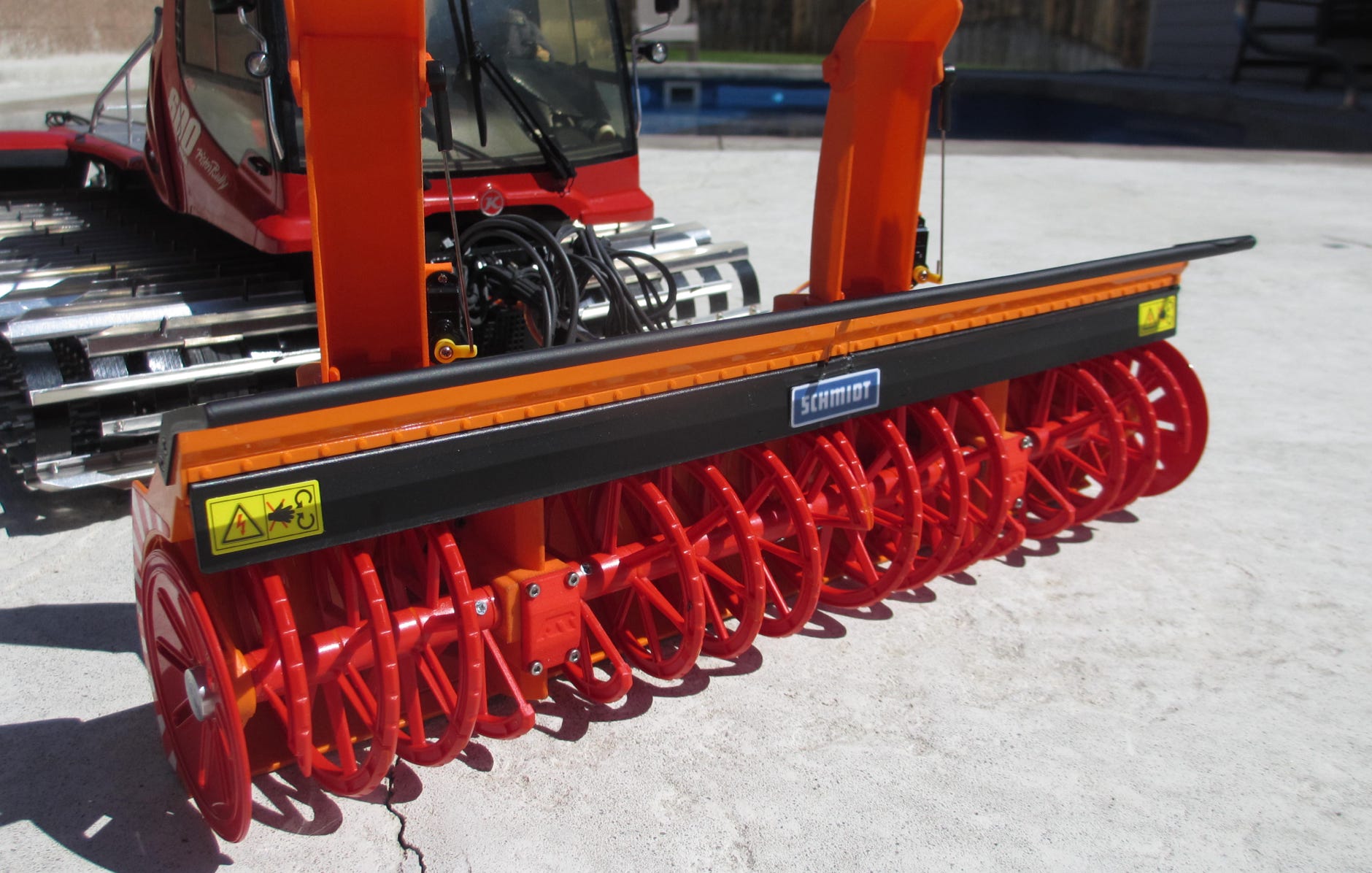

Diese Bauweise ist beim Original umgesetzt, die Mitteltrommel ist hier durchgehend. Um diese im Modell nachzubauen, sind 3 Bruder Schleudern notwendig, weil eine davon als Teilespenderin herhalten muss.


Wegen des selbstsperrenden Schneckengetriebes muss die Trommelwelle zweigeteilt ausgeführt werden: der in Fahrtrichtung linke Motor treibt die linke Aussentrommel und die gesamte Mitteltrommel an, der rechte Motor nur die rechte Aussentrommel. Deshalb hat das rechte Wurfradgehäuse eine zusätzliche Lageraufnahme, wie im unteren Foto zu erkennen ist. Dieses Gehäuse muss unbedingt rechts sein, denn nur so werden beide Wellen über die Endscheiben und die Schneckenräder in Position gehalten und können sich nicht verschieben.

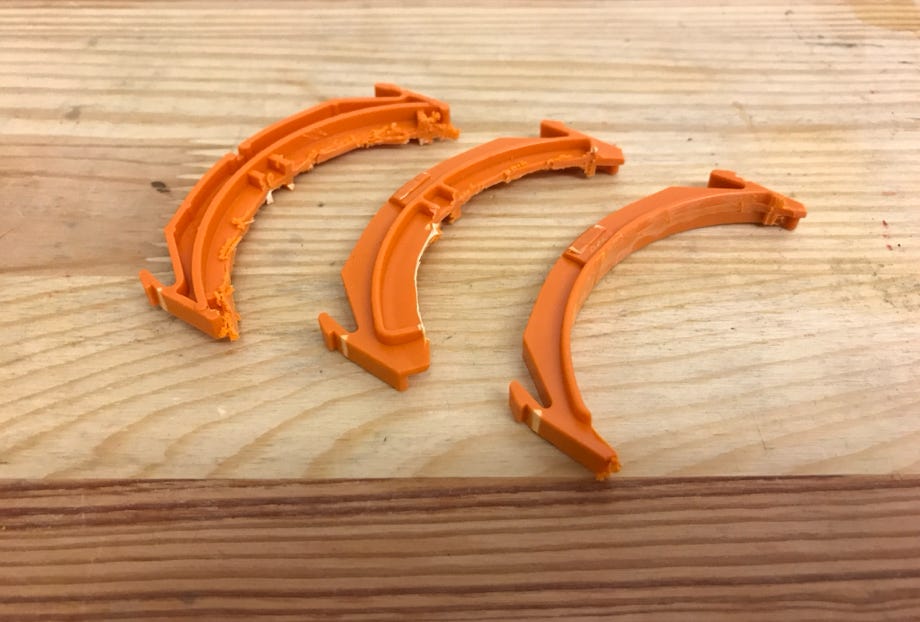

Um die Gehäuse zu verbinden, habe ich die Halterungen wie unten rechts im Bild zu sehen zurechtgefräst und mit ausreichend Epoxykleber fixiert. Das Füllen der 7 mm breiten Lücke zwischen den Gehäusen geht am einfachsten mit dem Druckteil (siehe Teileliste unten), das von Constantin Woywod konstruiert wurde. Alternativ kann man es sich aus Teilen der 3. Bruderfräse zurechtfeilen. Ich habe dann beide Gehäuse verklebt und zusätzlich verschraubt (siehe Bild unten links).

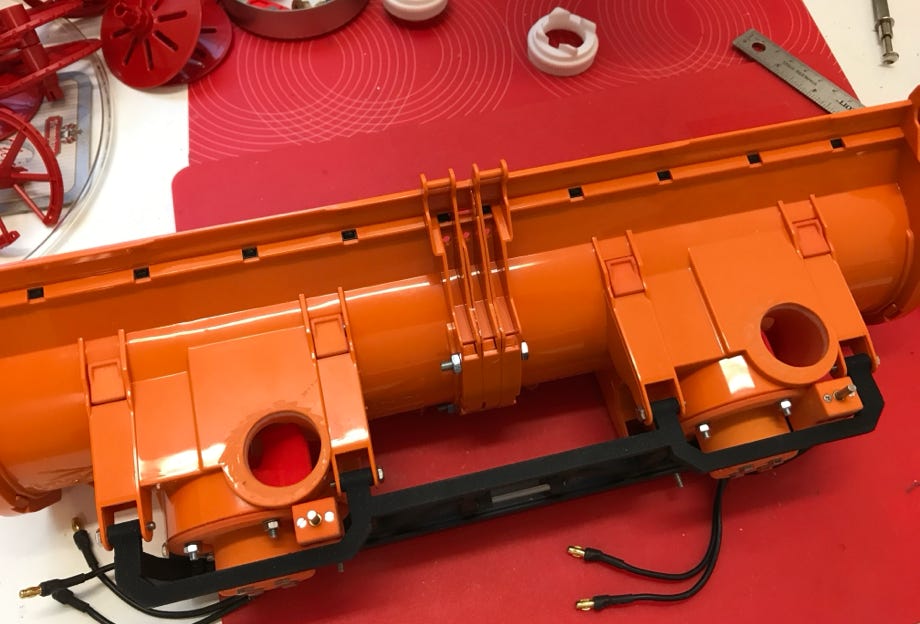

Doppel-Schneeschleuder mit verbundenem Gehäuse und durchgehendem Mittelteil

Verschraubung der Gehäuse

Ausfräsen der Endteile

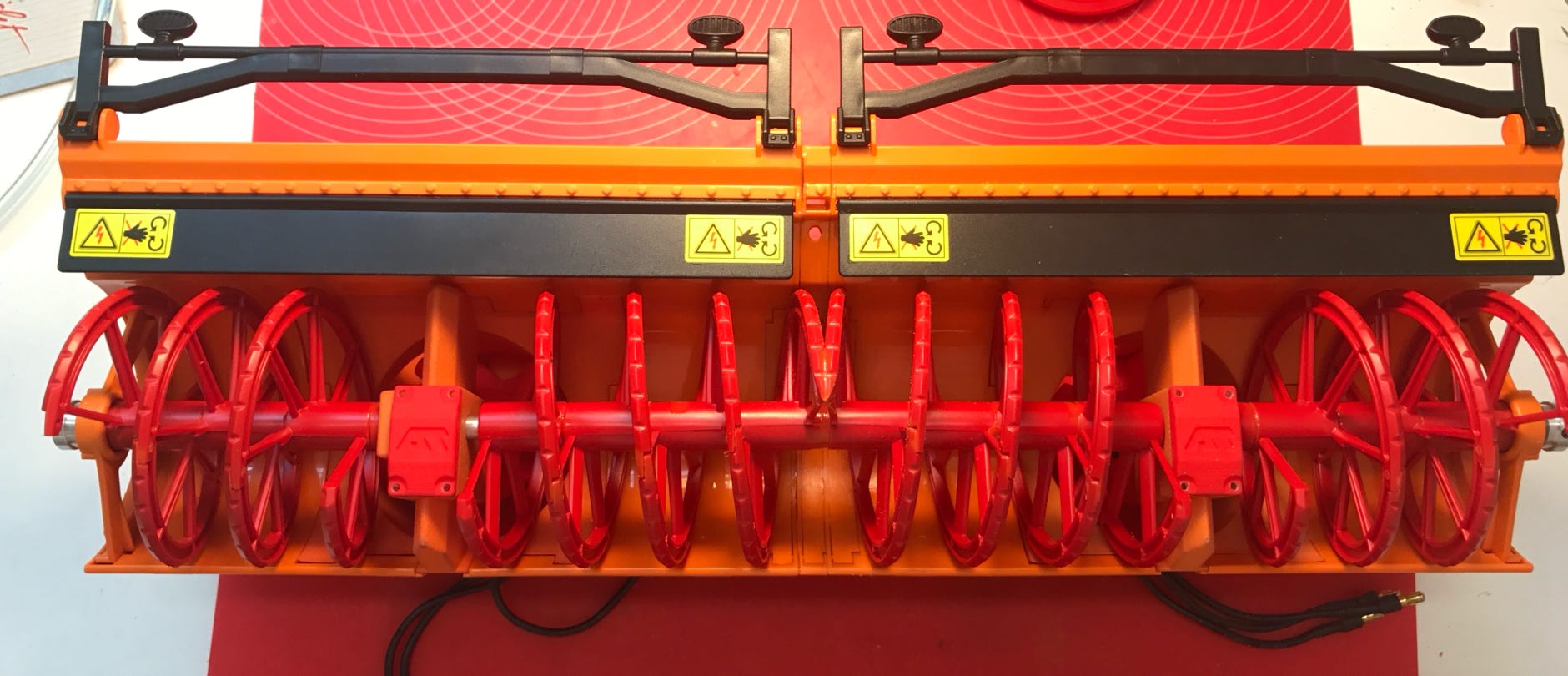

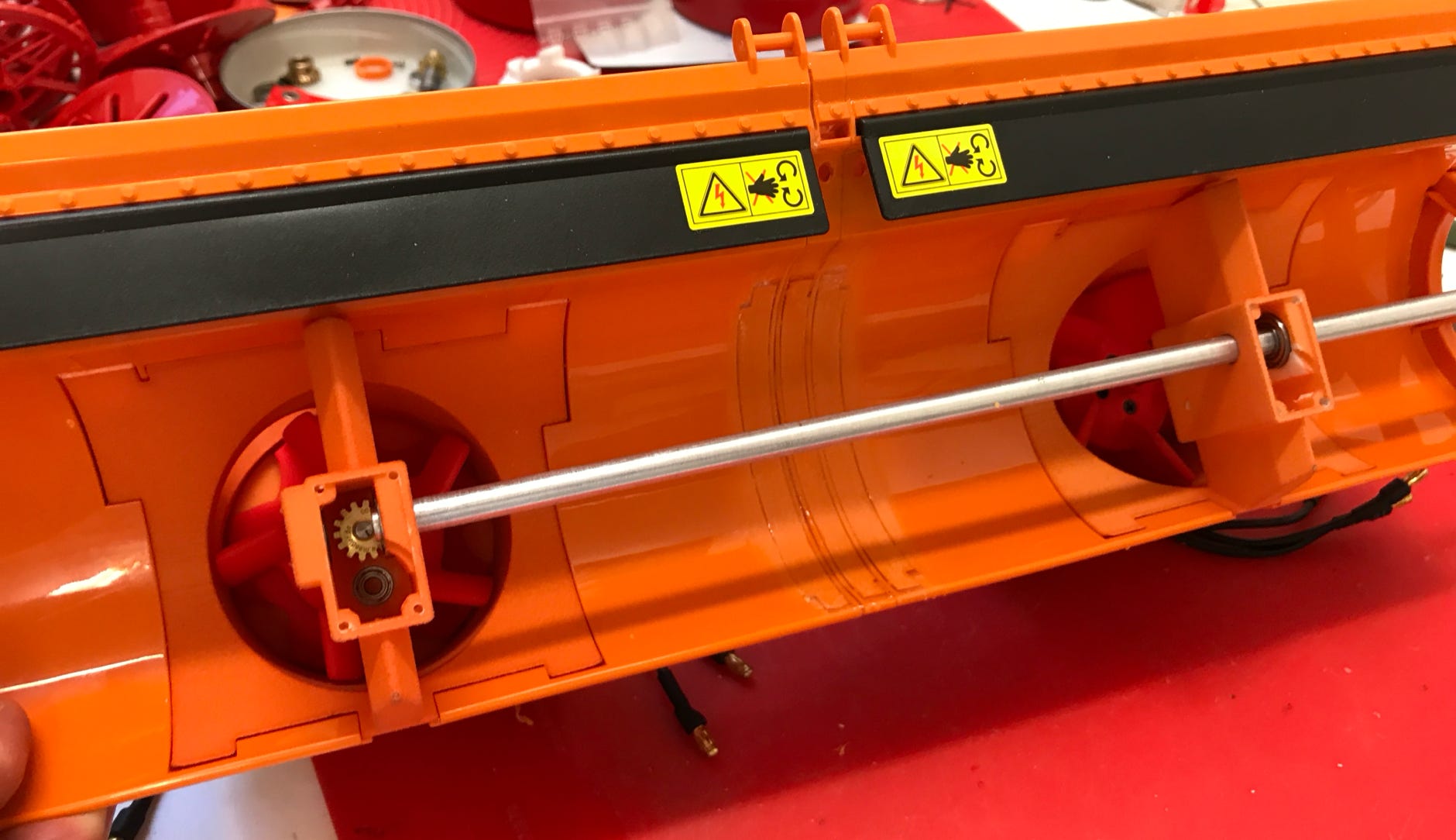

Durchgehende Mitteltrommel

Für die Mitteltrommel werden zwei zusätzliche Schneckenwendel benötigt, deshalb wird nämlich eine 3. Bruderschleuder benötigt. Im Bild rechts ist zu erkennen, wie das fertig ausschaut.

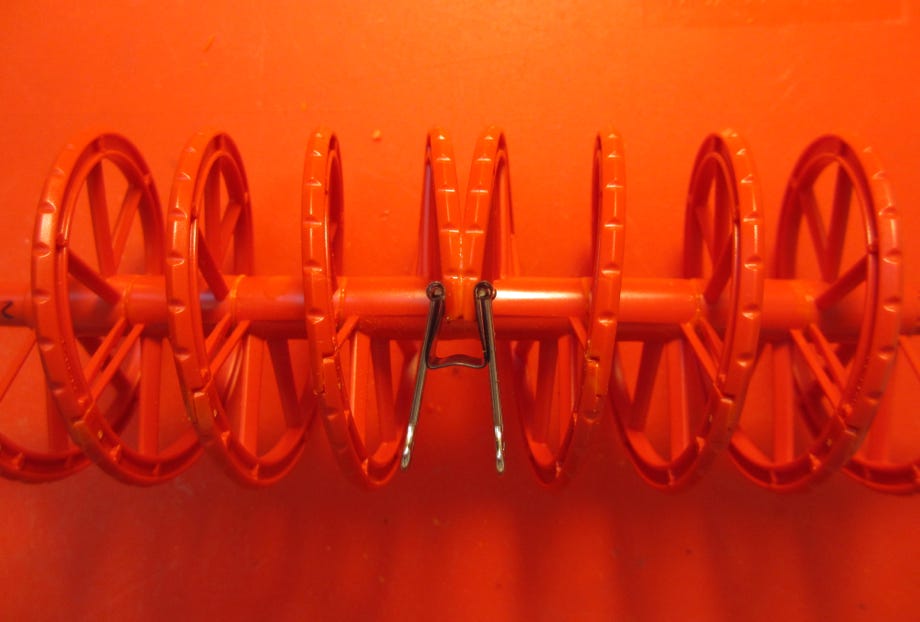

Zum Verbinden der beiden Wendel habe ich diese ensprechend angeschliffen und dann verklebt. Vorher habe ich den Spalt der Welle mit einer Plastikscheibe aufgefüllt, die ebenfalls von nicht benötigten Teilen stammt.

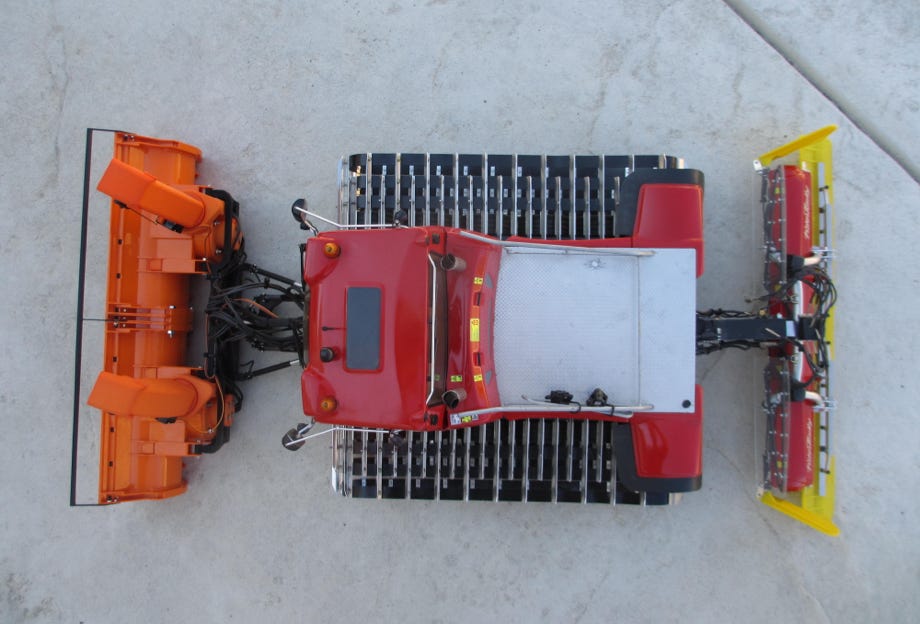

Montage an der Pistenraupe

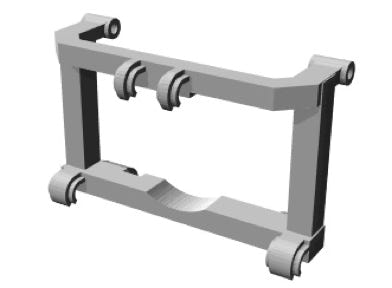

Zur Montage an der Raupe habe ich im CAD einen Rahmen gezeichnet, angelehnt an den Befestigungsrahmen den Westa bei den Doppelschneeschleudern verwendet. Davon hatte Eric bei einem Besuch bei Westa vor einigen Jahren gute Fotos gemacht. Bei den Halterungen am Schleudergehäuse habe ich die Bolzen entfernt und genau zentrisch 3 mm Bohrungen angebracht (siehe Foto unten). Am Rahmen habe ich sie dann mit M3-Sechskantschrauben befestigt.

Die unteren Schrauben der Motorhalterung müssen dabei bündig mit der Mutter abgetrennt werden, weil sie sonst nicht in die Ausnehmungen beim Montagerahmen passen.

Abschließend waren noch die Kabel der Motoren zu verlängern, wozu ich schwarze Silikonlitzen verwendet habe, damit sie wie Hydraulikschläuche ausschauen.

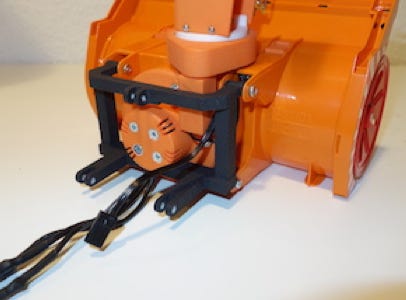

Bearbeitete Halterungen am Gehäuse

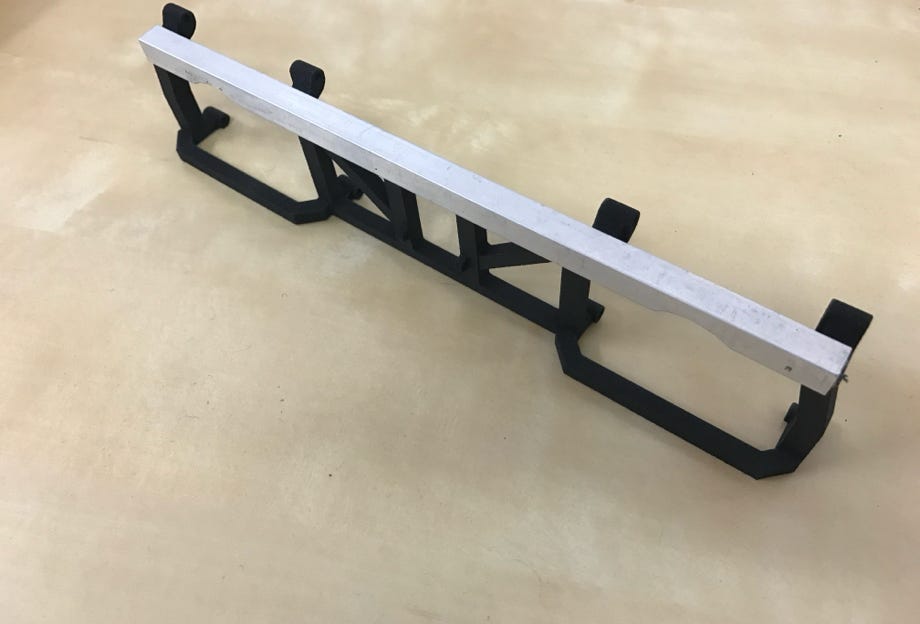

Aluwinkelprofil zur Verstärkung (nur beim Rahmen für die Doppelschleuder mit durchgehendem Mittelteil notwendig)

Den Rahmen habe ich natürlich passend für den Pistenking-Geräteträger gemacht, sodass die Montage an der Raupe sehr einfach vonstatten geht. Die vielen Leitungen werden mit Kabelbindern gebündelt und in die Wanne geführt. Für die Stromversorgung der beiden Schleudermotoren verwende ich einen separaten Akku.


Jede Schleuder wiegt etwa 375 Gramm und beide können noch leicht vom Hubservo angehoben werden. Die wuchtige Schleuder passt größenmäßig recht gut an meinen PistenBully 600 Polar.

Zur Montage einer Einzelschleuder am Dickie PistenBully 600 habe ich ebenfalls einen passenden Montagerahmen gezeichnet. Er kann einfach statt dem Räumschild an den Dickie Geräteträger geklippst werden.


Zur Montage einer Einzelschleuder an Bruder-Traktorumbauten mit ML-Tec Bausätzen gibt es auch einen Montagerahmen (er wurde von Jonas Dietrich gezeichnet). Damit kann eine Einzelschleuder an einer ML-Tec Fronthydraulic Art.-Nr.: ML-FH-100-01 montiert werden.

Dickie PistenBully (Modell von Michi Weiermair) und Montagerahmen

Traktorumbau mit ML-Tec (Modell von Jonas Dietrich) und passender Montagerahmen

Video

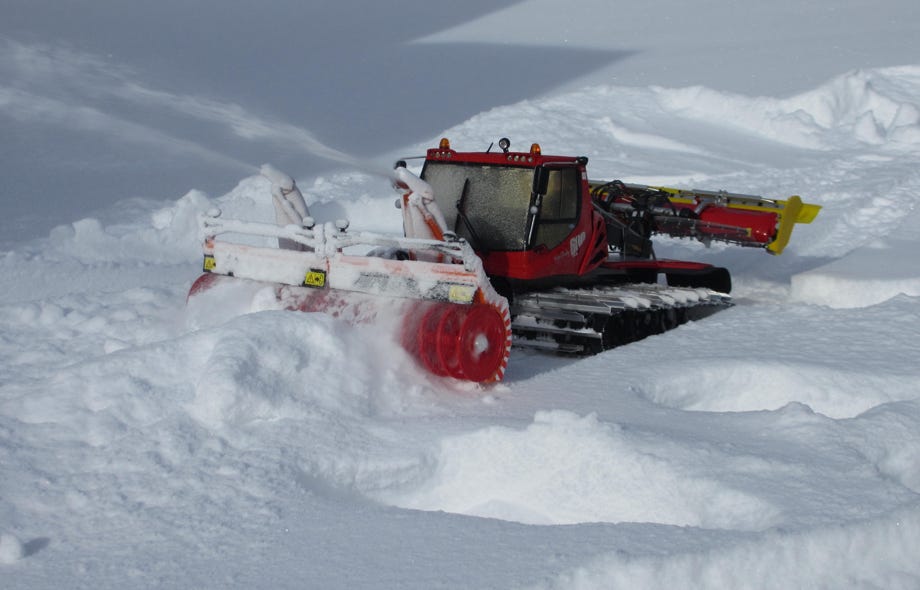

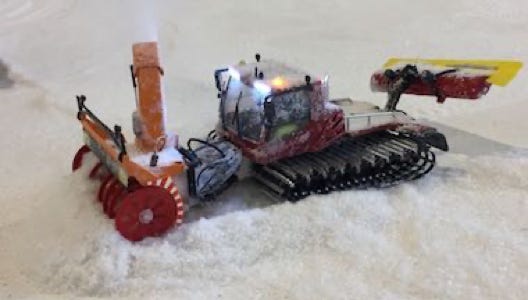

Oben rechts ist ein Video vom Einsatz der Doppelschneeschleuder.


Der gemessene Stromverbrauch der Doppelschleuder im Schnee beträgt ca. 1300 - 1800 mAh für 10 Minuten Einsatz.

Auflistung der benötigten Teile

Alle Preisangaben sind ungefähre Richtpreise, weil sich natürlich Preise immer kurzfristig ändern können.


Druckteile für eine Einzelschleuder:

1x Wurfradgehäuse

1x Wurfrad

1x Motorgehäuse

1x Getriebedeckel

1x Kaminbasis + Ritzel

1x Kamin Lagersitz

1x Abdeckung für Kaminverstellung

1x Distanzring für Kugellager + Naben für Endscheiben

1x Kamintop

1x Auswurfkamin 25 mm breit für händische Verstellung oder 1x Auswurfkamin für Servomontage, 25 mm breit

1x Montagerahmen für Dickie PB600 (falls die Schleuder an den Dickie PistenBully montiert werden soll)

oder

1x Montagerahmen für ML-Tec (falls die Schleuder an an einer ML-Tec Fronthydraulik montiert werden soll)


Summe ca. € 200,00 plus Versand

Version 1 (links) aus 2 Einzelschleudern und Version 2 (rechts) mit durchgehendem Mittelteil

Druckteile für eine Doppelschleuder bestehend aus 2 Einzelschleudern:

2x Wurfradgehäuse

2x Wurfrad

2x Motorgehäuse

2x Getriebedeckel

2x Kaminbasis + Ritzel

2x Kamin Lagersitz

2x Abdeckung für Kaminverstellung

2x Distanzring für Kugellager + Naben für Endscheiben

2x Kamintop

2x Auswurfkamin 25 mm breit für händische Verstellung oder 2x Auswurfkamin für Servomontage, 25 mm breit

1x Montagerahmen für Doppelschleuder


Druckteile für eine Doppelschleuder mit durchgehendem Mittelteil:

Achtung: es werden 3 Bruder Schleudern benötigt!

1x Wurfradgehäuse

1x Wurfradgehäuse für Doppelschleuder

2x Wurfrad

2x Motorgehäuse

2x Getriebedeckel

2x Kaminbasis + Ritzel

2x Kamin Lagersitz

2x Abdeckung für Kaminverstellung

1x Distanzring für Kugellager + Naben für Endscheiben

2x Kamintop

2x Auswurfkamin 25 mm breit für händische Verstellung oder 2x Auswurfkamin für Servomontage, 25 mm breit

1x Montagerahmen für Doppelschleuder mit durchgehendem Mittelteil
1x Mittelteil für Doppelschleuder


Mechanische Teile für eine Einzelschleuder:

Diese Teile können natürlich auch bei anderen Händlern bezogen werden. Wichtig ist lediglich, dass die Abmessungen dieselben sind, sonst passen sie nicht in die Druckteile.


Von Conrad.de:

3x 295612RC-CAR KUGELLAGER 6X12X4 - Lagerung Trommelwelle

3x 295426 RC-CAR KUGELLAGER 3X7X3 - Lagerung Motorwelle und Schnecke

1x 197429RILLENKUGELLAGER EINREIHIG 61805 2Z  für die Kaminbasis

1x890265MADENSCHRAUBE M3 3mm 20 Stück - Madenschrauben zur Fixierung der Zahnräder

1x Servoanschlusskabel oder ähnliches Kabel für den ER100 Fahrtregler zur Kaminverstellung

Silikon-Litze schwarz für die Motorkabelverlängerung (Länge nach Bedarf)

Summe ca. € 31,00 plus Versand


Von Maedler.de:

1x 30001000Schneckenrad aus Bronze, Modul 0,5, 25 Zähne

1x 30000000Schnecke aus 11SMnPb30, Modul 0,5

2x 26201400 Stirnzahnrad aus Messing mit Nabe, Modul 0,7, 14 Zähne

Summe ca. € 43,00 plus Versand

Von amazon.de (oder anderswo):

1x Brushless Motor Typ 2216 880kV (zB auf www.amazon.de danach suchen)

siehe Abbildung rechts. Der in der Bauanleitung zu sehende grüne Motor ist nicht mehr verfügbar, ich habe das Wurfrad und das Motorgehäuse auf diesen Motortyp abgeändert.
Anscheinend wird manchmal der ähnliche Motor 2836 geliefert, der aber eine 4 mm Welle hat und nicht passt. Die Welle muss  3mm Durchmesser haben, und die Gehäuselänge 30 mm, siehe Skizze unten.

1x PIXNOR 30A Brushless ESC Fahrtenregler oder ähnliches Produkt
Summe ca. € 31.90 plus Versand


Von Hobbyking.com:

1x Turnigy TGY-1440A Analog Servo für die Wurfweitenverstellung (optional), dazu den passenden Kamin wählen
Es kann natürlich auch ein anderes Servo mit den Gehäuseabmessungen 20 x 8 mm verwendet werden. Es sind ca 21 mm Abstand zwischen den Montagebügeln.
Summe ca. € 3.50 plus Versand


Von Sol Experts:

1x GM50 Getriebemotor G50 mit Metallgetriebe (passt genau in die Halterung)

1x ER100 Fahrtregler

Summe ca. € 20,00 plus Versand


Weiters:

3 mm Edelstahl (oder Silberstahl) Rundstange für die Verlängerung der Motorachse (73 mm lang) und für die Schneckenwelle (31 mm)

6 mm Alu Rundstange für die Trommelwelle ca. 380 mm lang
Schrauben erhält man zB bei www.screwsandmore.de. Benötigt werden:

M3x10 Senkkopfschrauben für das Motorgehäuse (5 Schrauben)

M3x5 Sechskantschraube für die Motormontage (4 Schrauben)

M1.6 Senkkopfschraube zur Montage des Getriebemotors für die Kaminverstellung (2 Schrauben)

Sicherungsscheiben 2,3 mm für die verlängerte Motorwelle (1 Scheibe)

M3 Muttern, Beilagscheiben, Sperrkantringe


Mechanische Teile für eine Doppelschleuder bestehend aus 2 Einzelschleudern:

Doppelte Menge aller Teile wie oben für die Einzelschleuder angeführt, plus zusätzlich:

M3x16 Sechskantschraube für die Montage der Doppelschleuder am Rahmen (10 Schrauben)


Mechanische Teile für eine Doppelschleuder mit durchgehendem Mittelteil:

Doppelte Menge aller Teile wie oben für die Einzelschleuder angeführt, außer:

5x 295612RC-CAR KUGELLAGER 6X12X4 - Lagerung Trommelwelle, hier werden nur 5 Kugelllager benötigt.

plus zusätzlich:

M3x16 Sechskantschraube für die Montage der Doppelschleuder am Rahmen (10 Schrauben)

Alu-Winkelprofil 10x10x2, zur Verstärkung des Montagerahmens für die Doppelschleuder mit durchgehendem Mittelteil

Literatur

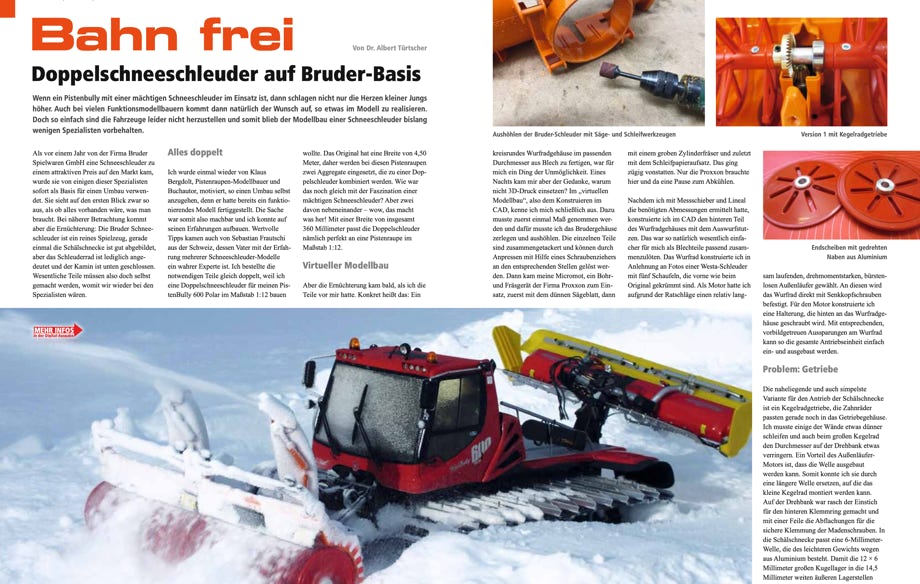

Im Fachmagazin Rad & Kette 1/2018 ist ein von mir über den Bau der Doppelschneeschleuder erschienen.


Der Artikel ist als PDF-Datei zum Herunterladen verfügbar (mit freundlicher Genehmigung des Verlags), einfach auf das Bild klicken.
