Feuerlöscher für PistenBully

Im Beifahrer-Fußraum sind bei PistenBully Feuerlöscher der Firma Gloria montiert.  Für den PB600 und PB400 kann dieser mit Halterung mit Druckteilen von AT modellbau erstellt werden. Der Feuerlöscher ist in den Maßstäben 1:12 und 1:8 erhältlich.

Das Druckteil kann auf dem AT modellbau Shop bei Shapeways bestellt werden, zur Auswahl stehen die Materialien

- smooth fine detail plastic

- smoothest fine detail plastic

- multi jet fusion plastic gray PA12

Feuerlöscher + Halterung in 1:12

Feuerlöscher + Halterung in 1:8


Bei fine detail Plastic ist wenig Schleifaufwand nötig, das Material ist aber eher spröde und nicht UV beständig, es sollte daher mit lichtundurchlässigem Silberlack grundiert werden. Multi jet fusion Plastic ist sehr stabil, muss allerdings mit Füller grundiert und verschliffen werden.


Aus Kostengründen sind die benötigten drei Teile verbunden und müssen getrennt werden in Feuerlöscher, Halterung und Biegehilfe für den Haltebügel (siehe Foto unten).


Der Haltebügel wird in 1:12 aus 0,8 mm (in 1:8 aus 1,2 mm) Aluminiumdraht mit der Biegehilfe gebogen, siehe Bilder unten. Zur Befestigung werden 0,8 mm (bzw. 1,2 mm) Bohrungen seitlich in die Halterung gebohrt. Natürlich kann man auch auf den Haltebügel verzichten.


Nach der Bestellung der Druckteile bitte eine Email an info@at-modellbau.com mit Angabe des Shapeway-Namens und der Versandadresse für das Abziehbild schicken, dieses wird dann 2-fach (1x Ersatz) ohne Zusatzkosten per Post geschickt.

Das Abziehbild (Decal) möglichst passgenau ausschneiden (siehe Bild unten) und für maximal 15 Sekunden in ein Wasserbad geben, danach außerhalb des Wasserbades durchweichen lassen. Danach kann es vorsichtig mit einem Pinsel auf den Feuerlöscher geschoben und positioniert werden: direkt vom hellblauen Trägerpapier auf den Feuerlöscher schieben, NICHT vom Träger lösen und frei übertragen! Dadurch kann es Falten geben, das Decal kann sich aufrollen oder verziehen. Die lackierte Oberfläche des Feuerlöschers muss glatt und hochglänzend sein, sonst bilden sich unter dem Abziehbild Luftblasen, die nach dem Trocknen unschön silbern durchschimmern. Das Abziehbild mindestens 24 h durchtrocknen lassen. Danach kann es zum Schutz des Aufdrucks mit klarem Acryl-Lack überlackiert werden.


Auf die Fußstütze wird ein passend zugeschnittenes Stück schwarzes Schleifpapier (Körnung 360 - 600) geklebt. Der Feuerlöscher wird dann wie auf dem Bild zu sehen an die Halterung geklebt, und diese dann im Fußraum angeklebt, siehe großes Bild oben.

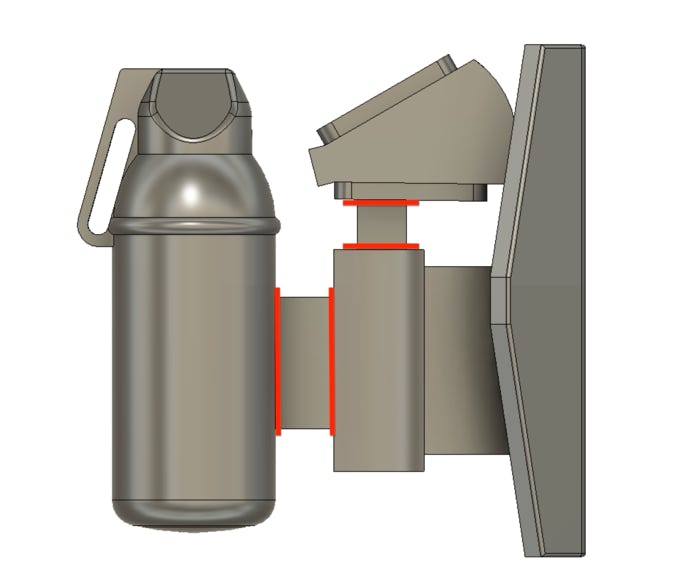

Auftrennen des Druckteils entlang der roten Linien

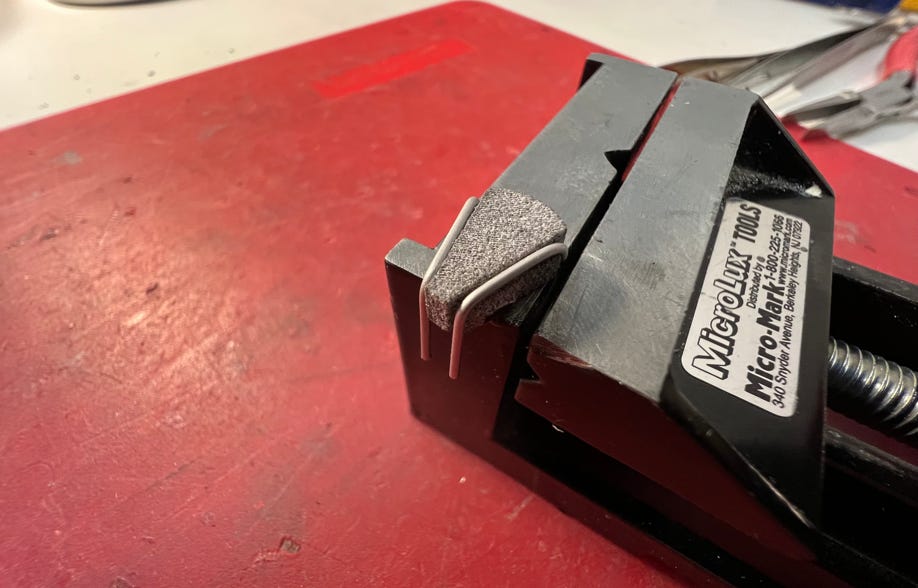

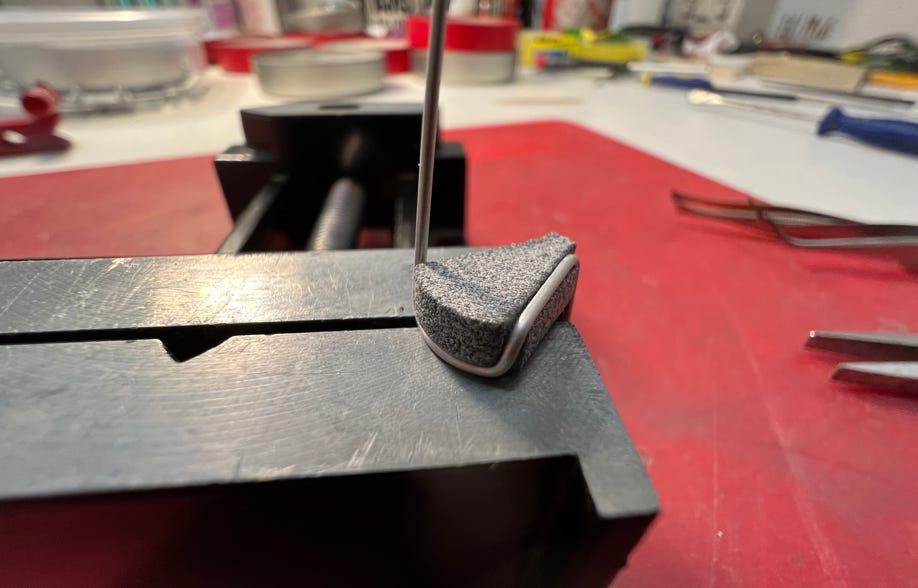

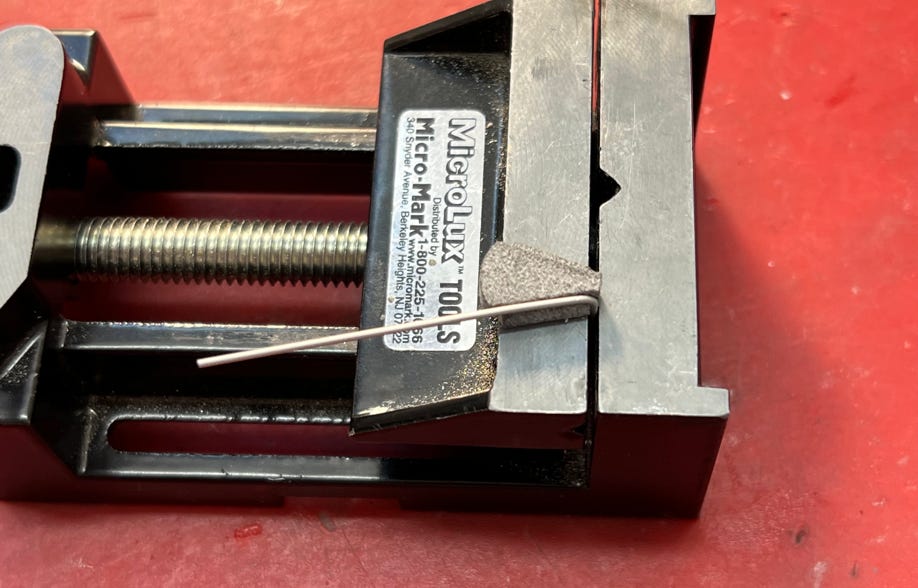

Biegen des Haltebügels

Biegen des Haltebügels

Biegen des Haltebügels

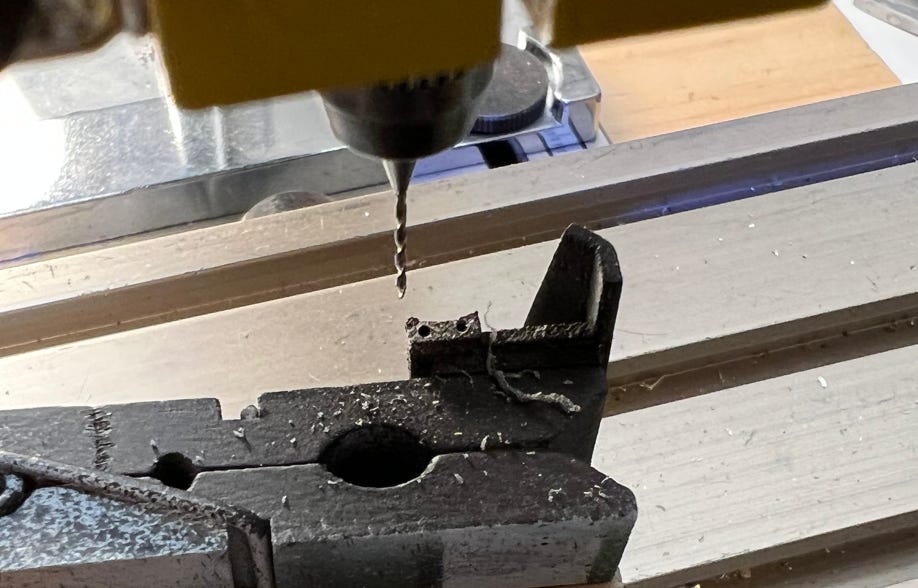

Bohren der Befestigungslöcher für den Haltebügel

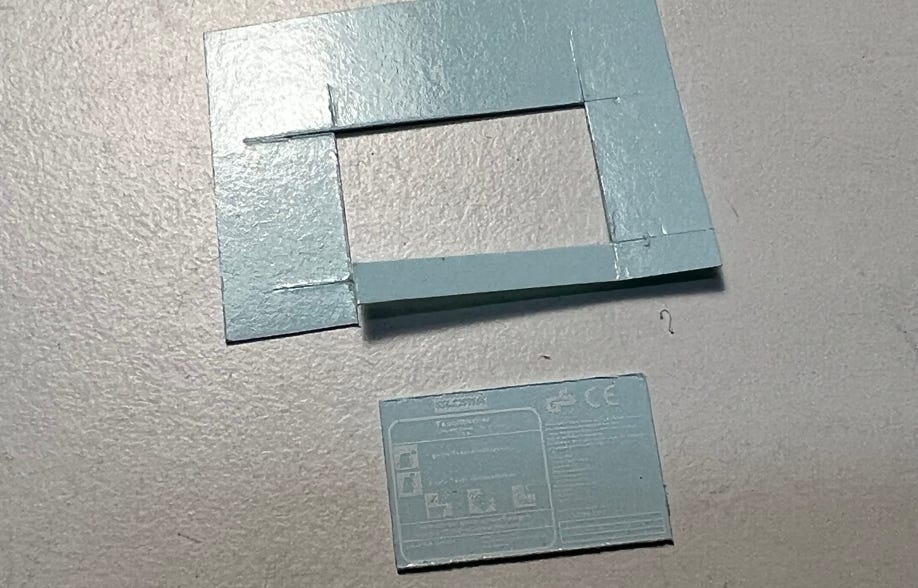

Passgenaues Auschneiden des Decals

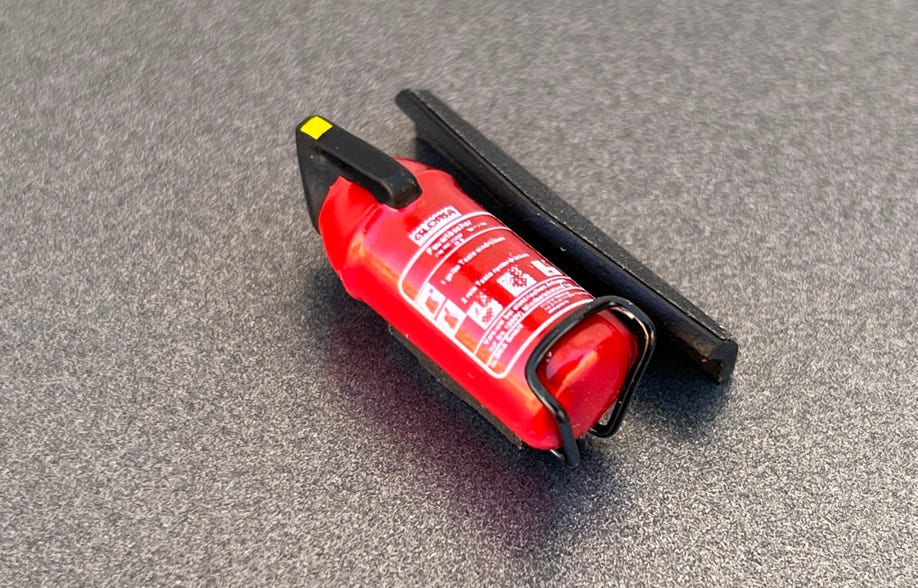

Fertig lackierter und montierter Feuerlöscher
